Una sobretensión de pocos microsegundos puede detener una línea de producción durante horas. Variadores, PLC, fuentes conmutadas, sistemas de pesaje, instrumentación y redes industriales incorporan electrónica cada vez más sensible, mientras que la planta sigue expuesta a descargas atmosféricas, maniobras de conmutación y fallas en la red. Por eso, seleccionar los tipos de protectores de sobretensión industrial adecuados no es una decisión de catálogo: es una medida de continuidad operativa.
Un protector contra sobretensiones transitorias, también identificado como SPD por sus siglas en inglés, desvía o limita los picos de tensión antes de que alcancen niveles capaces de degradar o destruir los equipos conectados. Su eficacia depende tanto de sus características eléctricas como de su ubicación, coordinación y correcta instalación dentro de la arquitectura de distribución.

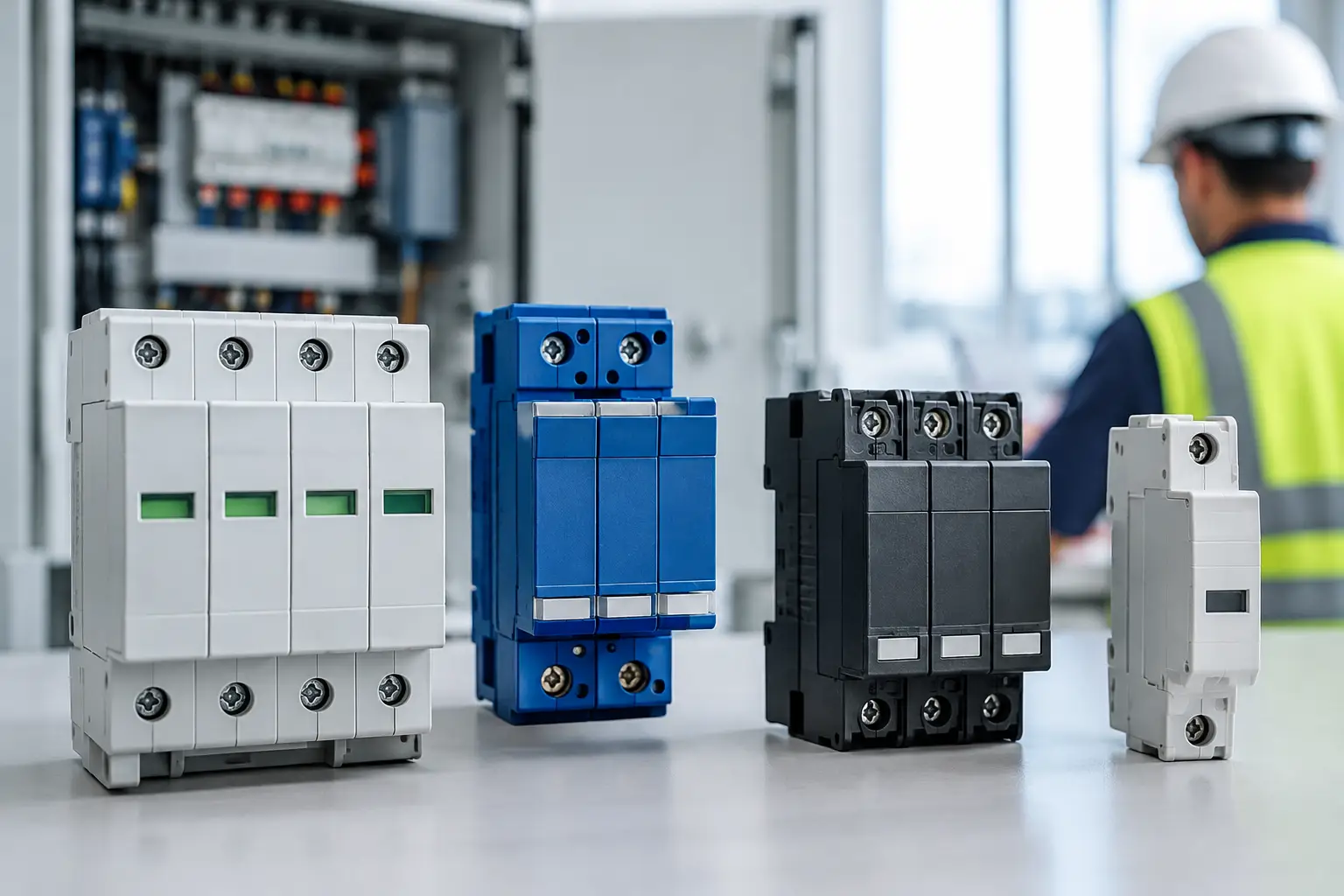

Tipos de protectores de sobretensión industrial
La clasificación más utilizada en instalaciones de baja tensión diferencia los dispositivos por su capacidad de descarga y por el punto de la instalación donde deben operar. Los protectores Tipo 1, Tipo 2 y Tipo 3 no son alternativas excluyentes. En una planta con procesos críticos, normalmente se complementan en cascada.
Protector Tipo 1: entrada de servicio y descarga de rayo
El protector Tipo 1 se instala en el origen de la instalación o muy próximo a él, habitualmente en el tablero general de baja tensión. Su función es conducir hacia tierra una parte importante de la energía asociada a descargas atmosféricas, especialmente cuando la instalación cuenta con sistema externo de protección contra rayos o cuando la acometida presenta una exposición elevada.
Este equipo se evalúa, entre otros parámetros, por su corriente de impulso Iimp, expresada con forma de onda 10/350 µs. Esta condición representa una descarga de alta energía. No basta con elegir el valor más alto disponible: la selección debe considerar el esquema de puesta a tierra, el nivel de exposición, la corriente de cortocircuito presunta y la configuración de conductores de la red.
Un Tipo 1 reduce la energía que ingresa al sistema, pero no necesariamente limita la tensión a un valor suficientemente bajo para proteger módulos electrónicos sensibles. Por esta razón debe coordinarse con protección posterior.
Protector Tipo 2: tableros de distribución y cargas industriales
El protector Tipo 2 se utiliza en tableros generales secundarios, centros de control de motores, tableros de automatización y puntos de distribución cercanos a las cargas. Es la protección más frecuente frente a sobretensiones originadas por maniobras internas, conmutación de bancos de capacitores, arranque y parada de motores, operación de contactores o perturbaciones provenientes de la red externa.
Su capacidad suele expresarse mediante la corriente nominal de descarga In y la corriente máxima de descarga Imax, bajo una onda de ensayo 8/20 µs. Además de esos valores, conviene revisar su nivel de protección de tensión Up. Cuanto menor sea el Up, mayor será la capacidad del dispositivo para limitar la tensión residual que recibe el equipo protegido, siempre que sea compatible con la tensión nominal del sistema y con la coordinación requerida.
En una instalación industrial, un Tipo 2 puede proteger alimentadores de variadores, fuentes de 24 VDC, maquinaria de empaque, sistemas de bombeo y tableros con PLC. Sin embargo, si los equipos están ubicados a cierta distancia eléctrica del tablero, la sobretensión residual puede volver a aumentar por efecto de la inductancia de los conductores. Allí entra en juego la protección de punto de uso.
Protector Tipo 3: protección final de equipos sensibles
El protector Tipo 3 se instala lo más cerca posible de la carga sensible. Puede ubicarse en el gabinete de una máquina, junto a una fuente de alimentación, en un tomacorriente técnico o dentro de un tablero de control. Su misión es reducir la tensión residual a un nivel apropiado para dispositivos electrónicos delicados.
No está diseñado para recibir directamente la energía de un rayo ni para sustituir un Tipo 1 o Tipo 2 aguas arriba. Usarlo como única barrera en una planta expuesta suele generar una falsa sensación de seguridad y reduce considerablemente su vida útil. El valor de un Tipo 3 aparece cuando trabaja coordinado con las etapas anteriores y se instala con conexiones cortas, directas y correctamente aterrizadas.
Protectores de sobretensión según la aplicación industrial
La clasificación por Tipo indica dónde actúa el SPD dentro de la red de potencia, pero no define por sí sola qué circuito debe protegerse. En la industria se requieren soluciones específicas para energía AC, energía DC, señales de proceso y comunicaciones.
En alimentación AC se seleccionan protectores para sistemas monofásicos, bifásicos o trifásicos, con o sin neutro. La configuración debe corresponder a la red real: TT, TN-S, TN-C, TN-C-S o IT, según aplique. Un dispositivo seleccionado para una topología distinta puede ofrecer una protección incompleta o presentar problemas de operación.
Los protectores para circuitos DC son habituales en fuentes de 24 VDC, control de válvulas, sistemas de baterías, telecomunicaciones, automatización y aplicaciones fotovoltaicas. La tensión continua exige una selección específica. No se debe asumir que un SPD para AC tendrá el mismo comportamiento en DC, pues la extinción de corriente y la capacidad de interrupción varían según la tecnología del equipo.
Para instrumentación se emplean protectores de señal. Estos resguardan lazos de 4-20 mA, transmisores, electroválvulas, termopares, RTD, señales de pulsos y entradas o salidas analógicas. Además del nivel de protección, deben respetar la tensión de trabajo, la corriente del lazo, el ancho de banda y la precisión de la señal. Un protector mal elegido puede introducir resistencia, capacitancia o pérdidas que afecten una medición crítica.
Las redes de comunicación también requieren dispositivos específicos. Ethernet industrial, Profibus, RS-485, CAN, líneas telefónicas, coaxiales y otros medios tienen impedancias, velocidades y conectores propios. La protección debe conservar la integridad de la señal y, cuando exista blindaje, mantener una estrategia coherente de equipotencialidad. En redes extensas entre edificios, esta medida es especialmente relevante.
Criterios para seleccionar el SPD correcto
La tensión máxima de operación continua, identificada habitualmente como Uc, debe ser compatible con la tensión real del sistema, incluidas sus variaciones normales. Si se escoge un Uc demasiado bajo, el protector puede entrar en conducción prematuramente y fallar. Si se elige demasiado alto, el nivel de protección puede resultar insuficiente para la electrónica instalada.
También debe verificarse el nivel de protección Up, la capacidad de descarga, el modo de protección entre conductores y tierra, y la presencia de contacto remoto de señalización. Este último permite integrar el estado del SPD a un PLC, una alarma de mantenimiento o un sistema de supervisión, evitando que un dispositivo agotado pase inadvertido dentro de un tablero.
La coordinación con el interruptor automático o fusible de respaldo es otro punto decisivo. Cada SPD tiene límites definidos de protección contra sobrecorriente y corriente de cortocircuito soportable. Instalarlo sin respetar el dispositivo de respaldo recomendado puede comprometer tanto el protector como el tablero. La documentación técnica debe indicar la corriente nominal admisible del respaldo y las condiciones de montaje.
La puesta a tierra no admite improvisaciones. Un SPD desvía energía hacia el sistema de equipotencialidad; no crea una tierra efectiva donde esta no existe. Conductores excesivamente largos, curvas cerradas, uniones deficientes o barras de tierra saturadas elevan la impedancia y empeoran la respuesta ante transitorios. Como criterio práctico, las conexiones deben ser tan cortas y rectas como permita el diseño del tablero.
Errores que reducen la protección real
El primer error es instalar un único protector en la entrada de la planta y asumir que todos los equipos quedaron cubiertos. En procesos con automatización distribuida, las distancias, los tableros secundarios y las interconexiones de datos justifican una estrategia por niveles.
El segundo es proteger solo la alimentación eléctrica y dejar expuestas las señales que salen hacia campo. Un transmisor conectado a una línea extensa puede recibir una perturbación por el cable de señal aunque el tablero cuente con un SPD de potencia. Esto es frecuente en plantas con instrumentación distribuida, estaciones de bombeo y sistemas con comunicaciones entre edificaciones.
También es común ignorar el final de vida útil del dispositivo. Muchos modelos incorporan indicador visual o contacto remoto, pero ese estado debe entrar en las rutinas de inspección preventiva. Un módulo reemplazable facilita el mantenimiento, aunque la decisión depende de la criticidad de la aplicación, la política de repuestos y la arquitectura disponible.
La selección debe partir del diagrama unifilar, de los equipos críticos y de las rutas por donde puede ingresar una sobretensión. Revisar esos elementos con un criterio técnico permite definir una protección escalonada, compatible con la red y mantenible durante la operación. Soluciones Automáticas Ltda. puede apoyar este proceso desde la especificación comercial y técnica de materiales industriales adecuados para cada tablero, circuito o sistema de control.
Una protección bien coordinada no se reconoce cuando todo funciona, sino cuando una perturbación ocurre y la producción continúa. Ese es el estándar útil para evaluar cualquier decisión de calidad de energía en planta.
