Un gabinete mal seleccionado puede convertir un cuadro de control correctamente diseñado en un punto recurrente de averías. Polvo conductor, condensación, calor acumulado, vibración o una entrada de cable sin sellado suficiente comprometen relés, variadores, fuentes de alimentación y bornes. Por ello, conocer los tipos de gabinetes industriales permite definir una envolvente acorde con el proceso, el entorno y la continuidad operativa que requiere la instalación.
La elección no debe partir únicamente de las dimensiones disponibles. Un gabinete es parte de la protección eléctrica, mecánica y ambiental del sistema. Debe alojar los equipos con espacio para cableado, disipar o evacuar el calor, permitir mantenimiento seguro y mantener su grado de protección durante toda su vida útil.

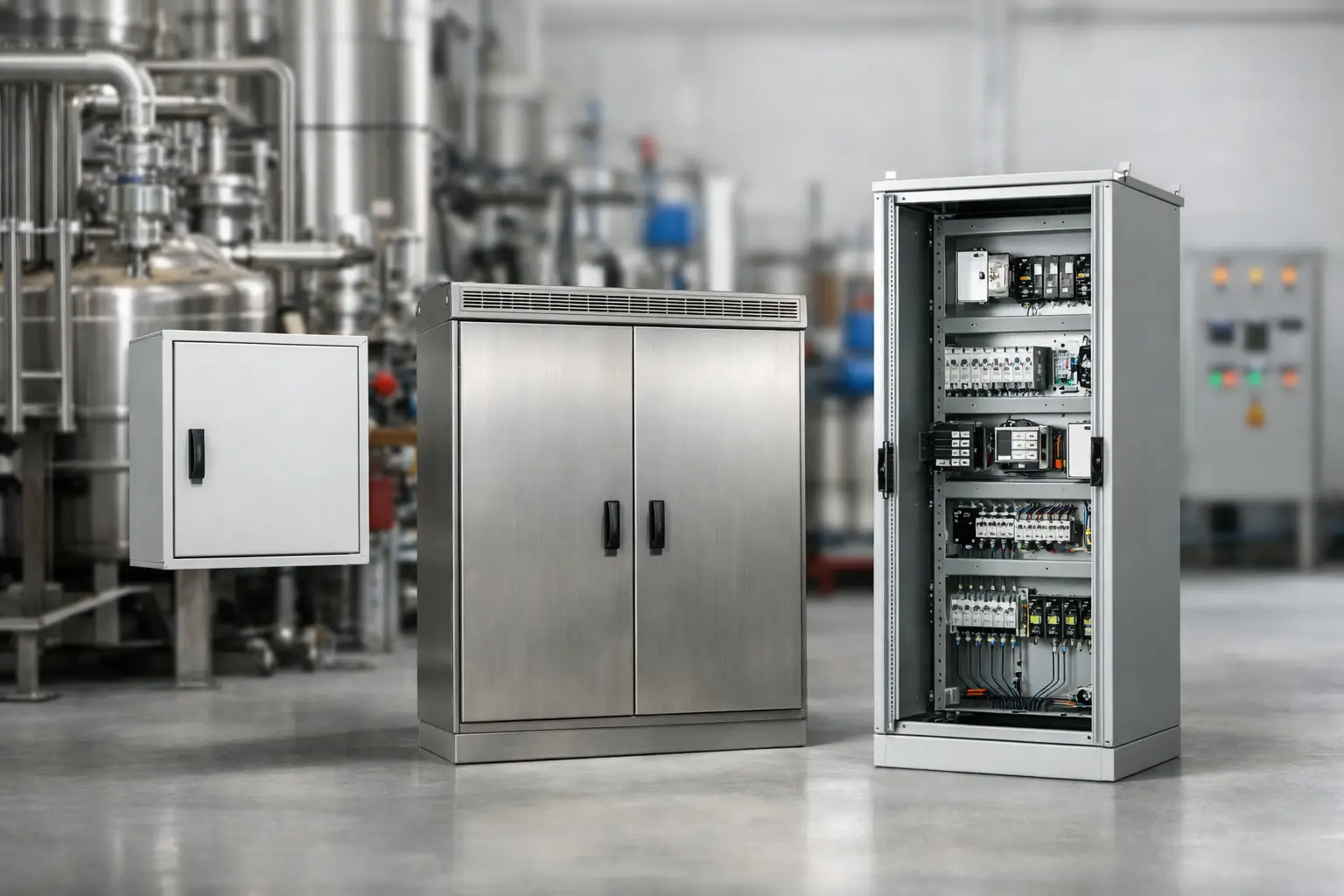

Tipos de gabinetes industriales según su material
El material determina la resistencia del gabinete frente a corrosión, impactos, agentes químicos, radiación solar y temperatura. No existe una solución universal: una envolvente adecuada para una sala eléctrica limpia puede fallar prematuramente en una planta de alimentos, una estación de bombeo o una zona costera.
Gabinetes de acero pintado
Los gabinetes de acero al carbono con pintura electrostática son una solución habitual en interiores industriales. Ofrecen buena resistencia mecánica, una amplia disponibilidad de formatos y una relación coste-prestación favorable para cuadros de distribución, automatización, maniobra y control instalados en ambientes secos y sin agentes corrosivos relevantes.
Su limitación está en la corrosión. Un golpe que dañe el recubrimiento, una atmósfera húmeda persistente o la exposición a sustancias químicas pueden iniciar el deterioro del metal. En estos casos conviene valorar un recubrimiento específico, una ubicación protegida o un material alternativo. También es necesario verificar la continuidad de puesta a tierra entre puerta, placa de montaje y cuerpo del gabinete.
Gabinetes de acero inoxidable
El acero inoxidable se emplea cuando la higiene, la humedad, el lavado frecuente o la corrosión son condicionantes de diseño. Es común en industria alimentaria y de bebidas, farmacéutica, tratamiento de agua y procesos químicos. Sus superficies facilitan la limpieza y soportan mejor entornos exigentes que el acero pintado.
La selección entre inoxidable 304 y 316 depende del agente corrosivo y de la ubicación. El 316 suele ser preferible ante cloruros, ambientes marinos o determinadas aplicaciones químicas. Sin embargo, elegir acero inoxidable no elimina la necesidad de revisar juntas, cierres, prensaestopas y accesorios: la protección del conjunto depende de cada punto de entrada y unión.
Gabinetes de poliéster, policarbonato y otros materiales aislantes
Las envolventes no metálicas son útiles en exteriores, instalaciones auxiliares, redes de instrumentación y ambientes donde se necesita resistencia a la corrosión y aislamiento eléctrico. Su bajo peso simplifica el montaje y muchos modelos resisten bien la humedad y ciertos agentes químicos.
A cambio, hay que comprobar su comportamiento frente a radiación ultravioleta, impactos, temperatura y exposición a disolventes. Además, un gabinete aislante no proporciona por sí mismo apantallamiento electromagnético. Cuando se instalan variadores, equipos de comunicaciones o señales sensibles, la estrategia de EMC y la conexión de pantallas deben estudiarse con mayor detalle.
Tipos de gabinetes industriales según su instalación
La forma de montaje influye en la accesibilidad, la ocupación de espacio, la capacidad de ampliación y el mantenimiento. Conviene decidirla antes de distribuir los componentes internos.
Gabinetes murales
Los gabinetes murales se fijan a pared, estructura o maquinaria. Son apropiados para estaciones locales de mando, cajas de control, pequeñas distribuciones, instrumentación y automatización descentralizada. En proyectos compactos, reducen recorridos de cable y acercan el control al proceso.
Debe dejarse espacio suficiente alrededor de la puerta y de las entradas de cables. Un gabinete mural montado contra una pared caliente o detrás de una máquina sin acceso puede dificultar tanto la ventilación como las intervenciones de mantenimiento. La altura de operación de pulsadores, pantallas y seccionadores también debe responder a criterios de seguridad y ergonomía.
Gabinetes autoportantes o de suelo
Los modelos autoportantes se utilizan para cuadros de mayor tamaño, con múltiples secciones, barras de potencia, variadores, arrancadores, PLC, sistemas de comunicaciones o equipos de calidad de energía. Admiten una mejor organización del cableado y facilitan la segregación entre potencia, control y señales de baja tensión.
En instalaciones de alta densidad, la modularidad es una ventaja concreta. Permite reservar secciones para futuras ampliaciones, separar zonas térmicas y mantener accesibles los componentes críticos. No obstante, un gabinete grande no debe elegirse solo por disponer de espacio: la distribución interna debe contemplar peso, evacuación de calor, radios de curvatura de cable y accesibilidad a bornes.
Gabinetes para exterior y pupitres de mando
Los gabinetes de exterior requieren especial atención a lluvia, polvo, radiación solar, condensación y variación térmica. Una visera, un tejadillo, una doble pared o una solución de climatización pueden ser necesarios según la carga térmica y el clima. El grado de protección indicado en catálogo debe mantenerse una vez instalados los prensaestopas, respiraderos, ventiladores y equipos de puerta.
Los pupitres y consolas de mando priorizan la interacción del operario. Se emplean para pulsadores, selectores, pilotos, terminales HMI y dispositivos de paro de emergencia. Aquí el diseño debe equilibrar protección con visibilidad, accesibilidad y una disposición que reduzca errores de operación.
Grado de protección: IP, IK y condiciones reales
El grado IP define la protección frente al acceso a partes peligrosas, la entrada de sólidos y el agua. Por ejemplo, una exigencia IP elevada puede ser necesaria en zonas de lavado o alto contenido de polvo, pero no sustituye la evaluación del ambiente completo. El tipo de chorro, la frecuencia de limpieza, la temperatura del agua y los productos empleados pueden afectar a juntas y cierres.
El grado IK indica la resistencia frente a impactos mecánicos. Es relevante en áreas de carga, talleres, zonas de tránsito de carretillas y ubicaciones expuestas a golpes accidentales. En aplicaciones destinadas a mercados o especificaciones que usan clasificación NEMA, debe evitarse asumir una equivalencia automática con IP: ambas nomenclaturas consideran criterios diferentes y deben revisarse según la ficha técnica del fabricante.
También hay que diferenciar una envolvente con alto grado IP de una solución apta para área clasificada. En atmósferas potencialmente explosivas, el gabinete, los componentes internos, los prensaestopas y el método de instalación deben responder a la clasificación de zona, gas o polvo, grupo y clase de temperatura aplicables. Instalar componentes convencionales dentro de un gabinete sellado no convierte automáticamente el conjunto en apto para esa zona.
Criterios de selección antes de solicitar una oferta
La especificación debe reunir datos operativos, no solo una referencia dimensional. Una consulta técnica bien definida reduce cambios en montaje y evita seleccionar accesorios incompatibles.
En primer lugar, conviene calcular el espacio útil a partir de los equipos reales, incluyendo canaletas, embarrados, bornes, fuentes, ventilación y reserva para ampliación. Una práctica razonable es dejar capacidad de crecimiento cuando el proceso prevé nuevas señales, motores o comunicaciones. Esa reserva debe ser proporcionada: sobredimensionar sin estudiar el acondicionamiento térmico también incrementa coste y superficie ocupada.
La gestión térmica requiere el mismo nivel de atención. Variadores de frecuencia, fuentes, transformadores, contactores y equipos electrónicos disipan calor. Según la pérdida total, la temperatura ambiente y el grado IP requerido, puede bastar la convección natural o ser necesario incorporar ventilación filtrada, intercambiador aire-aire, unidad de refrigeración o climatización. Abrir rejillas sin analizar el ambiente puede resolver la temperatura y crear un problema de contaminación.
Las entradas de cable deben definirse por cantidad, diámetro, tipo de cable y orientación. Los prensaestopas han de mantener el grado de protección, proporcionar retención mecánica y, cuando corresponde, permitir la conexión adecuada de pantallas. En instalaciones con cables armados, presencia de polvo, lavado o requisitos de compatibilidad electromagnética, este detalle es decisivo.
Por último, revise la facilidad de mantenimiento. Una puerta con apertura suficiente, placas de montaje desmontables, iluminación interior, etiquetado duradero, barras de tierra accesibles y una segregación clara entre circuitos reducen tiempos de diagnóstico. En un entorno industrial, el mejor gabinete no es solo el que protege el equipo nuevo, sino el que permite intervenir con seguridad después de años de operación.
Soluciones Automáticas Ltda. puede apoyar la definición comercial y técnica de envolventes, accesorios y componentes asociados para control, automatización, distribución y aplicaciones especiales. Aportar desde el inicio la ubicación, el ambiente, la lista de equipos y las condiciones de instalación permite recibir una propuesta más ajustada al proceso.
Antes de cerrar la especificación, conviene recorrer mentalmente el ciclo completo del gabinete: transporte, montaje, entrada de cables, puesta en marcha, limpieza, ampliación y mantenimiento. Si la envolvente responde a esas etapas, no será simplemente una caja para componentes, sino una parte fiable de la infraestructura de planta.
