Un motor detenido por una falla eléctrica no solo detiene una máquina. Puede interrumpir una línea, comprometer un lote de producción y obligar a mantenimiento a intervenir bajo presión. Por eso, la decisión entre termomagnético versus guardamotor debe partir de la carga que se va a proteger, el nivel de cortocircuito disponible y la forma en que operará el equipo, no únicamente del amperaje indicado en la placa.
Ambos dispositivos intervienen ante condiciones anormales, pero responden a propósitos distintos dentro de una instalación industrial. Confundirlos suele llevar a protecciones incompletas: un circuito aparentemente protegido que deja al motor expuesto a sobrecargas prolongadas, o un arranque que dispara sin que exista una falla real.

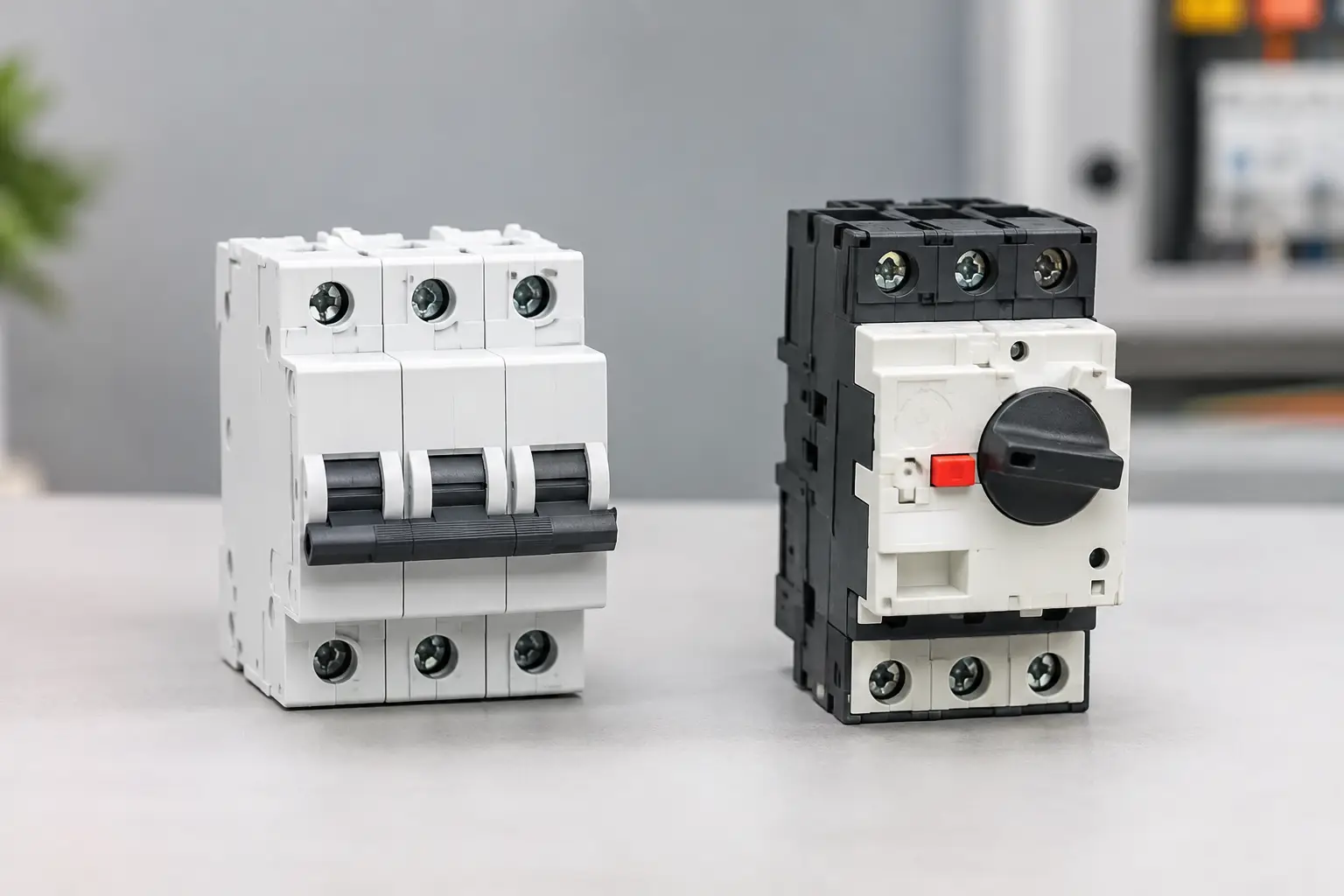

Termomagnético versus guardamotor: la diferencia esencial
El interruptor termomagnético está diseñado principalmente para proteger conductores y circuitos frente a sobrecargas y cortocircuitos. Su disparo térmico actúa ante una sobrecorriente sostenida, mientras que el disparo magnético responde de forma rápida ante corrientes elevadas asociadas a un cortocircuito. Es un elemento habitual en tableros de distribución, circuitos de fuerza, alimentadores y cargas generales.
El guardamotor, también conocido como interruptor protector de motor o arrancador manual para motor según su configuración, está pensado específicamente para proteger motores. Incorpora protección térmica regulable, que debe ajustarse a la corriente nominal del motor, y protección magnética para fallas de alta corriente. En muchas referencias trifásicas, también ofrece sensibilidad a pérdida o desequilibrio de fase, una condición especialmente crítica porque puede elevar la temperatura de un motor sin que la corriente total parezca anormal a primera vista.
La distinción práctica es clara: un termomagnético protege adecuadamente el cableado cuando está correctamente dimensionado; un guardamotor aporta la protección ajustable que el motor requiere frente a sobrecarga. No son necesariamente equipos excluyentes. En numerosos diseños trabajan coordinados con contactores, relés, fusibles u otros dispositivos, de acuerdo con la arquitectura de mando y potencia.
Qué protege cada dispositivo en una aplicación industrial
Un interruptor termomagnético se selecciona considerando la capacidad de conducción del conductor, el tipo de carga, la curva de disparo, la tensión de servicio, el poder de corte y la corriente de cortocircuito presunta en el punto de instalación. En un circuito de iluminación, tomas industriales, calefacción o alimentación de un tablero secundario, su función es directa y suficiente cuando no existe una necesidad específica de protección de motor.
En una carga motriz, el escenario cambia. Un motor puede demandar durante el arranque una corriente varias veces superior a su corriente nominal. Si se instala un termomagnético sin analizar la curva de disparo y el método de arranque, pueden ocurrir disparos intempestivos. Si se sobredimensiona para evitar esos disparos, se corre el riesgo de reducir la protección ante sobrecargas que deterioran progresivamente el aislamiento del motor.
El guardamotor permite ajustar su rango térmico a la corriente de placa del motor. Esta capacidad es decisiva en bombas, ventiladores, transportadores, compresores y máquinas de proceso, donde el motor puede sufrir sobrecarga mecánica, bloqueo parcial, fallo de ventilación o pérdida de fase. El ajuste no debe hacerse por aproximación: debe corresponder a los datos del fabricante del motor y a las condiciones reales de servicio.
El arranque define buena parte de la selección
La corriente de arranque es uno de los criterios que más errores genera. Un motor de arranque directo en línea presenta un pico elevado durante un intervalo breve. El dispositivo de protección debe tolerar ese transitorio normal sin perder capacidad de actuar ante una falla verdadera.
Con un termomagnético, esto exige revisar la curva de disparo. Las curvas habituales pueden comportarse de forma distinta frente a picos de corriente, por lo que una solución válida para una carga resistiva no se traslada automáticamente a una carga inductiva. Además, la protección térmica de un termomagnético no sustituye por sí sola un esquema correctamente definido para el motor.
Con un guardamotor, también hay que comprobar que su disparo magnético instantáneo sea compatible con la corriente de arranque esperada. Esto cobra mayor relevancia en motores con alta inercia, bombas que arrancan con carga significativa, trituradoras o ventiladores de gran diámetro. Cuando se usan arrancadores suaves o variadores de frecuencia, la estrategia de protección cambia nuevamente: el ajuste y la ubicación de cada dispositivo deben responder a las indicaciones del fabricante del accionamiento y al diseño del tablero.
Cuándo conviene usar termomagnético
El termomagnético es la alternativa natural cuando el objetivo central es proteger una derivación o un alimentador. También puede ser parte de la protección aguas arriba de un conjunto de control de motor, siempre que se verifique la coordinación con los elementos ubicados aguas abajo.
Es apropiado, por ejemplo, para la alimentación de un tablero de máquinas, un circuito de tomas industriales, una carga no motriz o el suministro previo a un arrancador que ya incorpora protección específica de sobrecarga. Su valor está en la protección del sistema de distribución y en la interrupción segura de corrientes de falla dentro de su capacidad nominal.
No conviene asumir que un termomagnético seleccionado solo por la corriente nominal del motor resolverá todas las necesidades. En particular, puede no detectar con la precisión requerida una sobrecarga sostenida del motor ni protegerlo frente a ciertos eventos de pérdida de fase. La selección debe diferenciar la protección del conductor de la protección térmica de la máquina.
Cuándo conviene usar guardamotor
El guardamotor es especialmente conveniente en salidas dedicadas a motores pequeños y medianos, donde se busca una protección compacta, regulable y cercana al equipo de maniobra. Puede instalarse como parte de un arrancador directo, combinado con un contactor cuando el mando es remoto, automático o frecuente.
En ciertas aplicaciones, el guardamotor puede permitir maniobra manual local, siempre que su categoría de empleo, corriente asignada y condiciones de operación lo admitan. Sin embargo, no debe convertirse en el elemento de operación cotidiana de un motor que arranca y detiene su carga repetidamente desde un sistema de control. Para ese servicio, el contactor y su circuito de mando siguen siendo la solución adecuada.
Su principal ventaja es que traduce la corriente nominal del motor en un ajuste de protección concreto. Su límite es que no elimina la necesidad de revisar la capacidad de interrupción, la corriente de cortocircuito disponible y la coordinación con el resto de los componentes. Un guardamotor correctamente ajustado puede requerir respaldo mediante fusibles o interruptores aguas arriba, según el fabricante y el nivel de falla de la instalación.
Coordinación: donde se define la continuidad operativa
Elegir el dispositivo correcto es apenas una parte del diseño. La coordinación entre protección contra cortocircuito, protección contra sobrecarga, contactor y motor determina qué ocurre cuando aparece una falla. Un sistema puede despejar el cortocircuito, pero requerir reemplazo de componentes antes de volver a operar. Otro puede preservar los elementos de maniobra y facilitar una puesta en marcha rápida, si la coordinación ha sido validada para esa combinación.
Por esta razón, conviene revisar las tablas de coordinación del fabricante para la tensión, corriente, poder de corte y referencia exacta de los equipos. Las combinaciones certificadas entregan una base técnica más confiable que mezclar dispositivos por disponibilidad o por similitud aparente de amperajes.
También deben verificarse la corriente de cortocircuito presunta, la capacidad de corte del dispositivo, la sección y el método de instalación del cable, la temperatura dentro del tablero y la altitud cuando aplique. En Colombia, el diseño debe alinearse con los requisitos reglamentarios vigentes y con las normas técnicas aplicables al proyecto. La placa del motor, el diagrama unifilar y el estudio de cortocircuito son documentos de selección, no simples referencias de archivo.
Errores frecuentes al proteger motores
Un error común es ajustar el guardamotor por encima de la corriente nominal para evitar disparos. Esto puede ocultar una condición de sobrecarga real y reducir la vida útil del motor. Si el dispositivo dispara durante la operación, la causa puede estar en la carga mecánica, el voltaje, la ventilación, el desequilibrio de fases o el propio ajuste, no necesariamente en el equipo de protección.
También es frecuente usar un solo termomagnético para un motor y asumir que el circuito está completamente protegido. La solución puede funcionar en casos particulares, pero debe justificarse técnicamente. En motores de proceso, una protección específica y ajustable suele ofrecer mayor control sobre el riesgo térmico.
Otro problema aparece al reemplazar componentes por modelos equivalentes solo en corriente nominal. Dos equipos con el mismo amperaje pueden tener distinta capacidad de corte, curva magnética, categoría de empleo o comportamiento de coordinación. En una planta, esas diferencias se reflejan en disparos no deseados, daños de contactores o una incapacidad de despejar una falla con seguridad.
Una decisión que debe partir de la aplicación
La pregunta no es si el termomagnético es mejor que el guardamotor, sino cuál función debe cumplir cada uno en el circuito. Para proteger una derivación, el termomagnético es un componente central. Para proteger un motor ante sobrecarga y eventos propios de una alimentación trifásica, el guardamotor suele ser la opción más directa. Cuando la aplicación exige mando automático, ambos pueden integrarse con contactores y sistemas de control bajo un esquema coordinado.
Antes de cotizar o reemplazar una protección, conviene disponer de la potencia y corriente de placa del motor, tensión, tipo de arranque, corriente de cortocircuito disponible, calibre y longitud del conductor, además de la frecuencia de maniobra. Con esos datos, la selección deja de ser una sustitución por amperaje y se convierte en una decisión orientada a proteger el activo, sostener la operación y simplificar el mantenimiento futuro.
