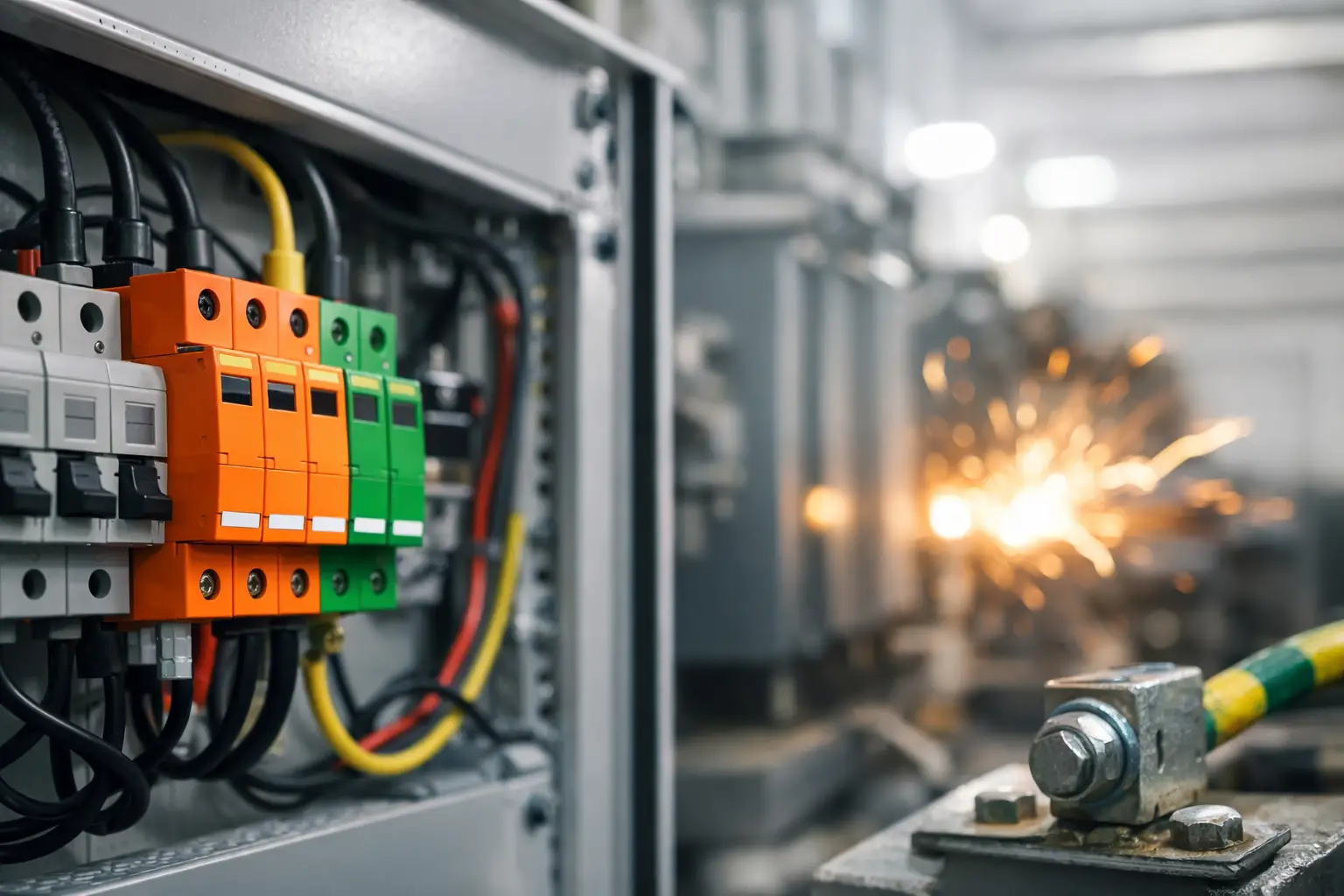

Una avería en un PLC, un variador o un equipo de instrumentación no siempre empieza en el propio dispositivo. Una sobretensión transitoria puede entrar por la acometida, propagarse por un cuadro o alcanzar una red de datos, provocando desde fallos intermitentes hasta la parada completa de una línea. La protección contra sobretensiones industriales debe plantearse como una medida de continuidad operativa, no como un accesorio añadido al final del proyecto.
En una planta, el impacto va más allá del coste de sustituir un componente. Hay que considerar horas de producción perdidas, intervención de mantenimiento, rechazo de producto, puesta en marcha de equipos y posibles riesgos para la seguridad. Por ello, la selección de dispositivos de protección contra sobretensiones, o DPS, debe responder a la arquitectura eléctrica y de automatización real de cada instalación.
Qué provoca las sobretensiones en una instalación industrial
El origen más conocido es la descarga atmosférica. Un rayo directo o cercano puede inducir impulsos de alta energía en la red de alimentación, en estructuras metálicas y en cableados extensos. Sin embargo, en muchas instalaciones industriales las sobretensiones de maniobra son igual de relevantes: aparecen al conmutar motores, transformadores, bancos de condensadores, contactores, bobinas, cargas inductivas o variadores de frecuencia.
Estas perturbaciones tienen una duración muy corta, pero alcanzan amplitudes suficientes para degradar el aislamiento y dañar la electrónica sensible. Un equipo puede no fallar en el mismo momento del evento. La exposición repetida a picos transitorios puede acortar la vida útil de fuentes de alimentación, módulos de entrada y salida, tarjetas de control, sensores y equipos de comunicación industrial.
También conviene revisar por dónde puede propagarse la sobretensión. La alimentación en baja tensión es una vía habitual, pero no la única. Las señales analógicas de 4-20 mA, los lazos de instrumentación, los cables Ethernet, los buses de campo, las líneas de telecomunicación y las entradas procedentes de exterior pueden introducir perturbaciones directamente en equipos críticos.
Protección contra sobretensiones industriales por niveles
La protección eficaz no consiste en instalar un único DPS en el cuadro principal y dar el trabajo por terminado. En instalaciones con cargas distribuidas y automatización sensible, la estrategia debe ser coordinada. Cada dispositivo limita una parte de la energía y deja pasar una tensión residual compatible con la capacidad de los equipos situados aguas abajo.
En términos habituales de la norma IEC 61643, los DPS se organizan según su capacidad de descarga y su punto de instalación. Los dispositivos Tipo 1 se emplean en el origen de la instalación cuando existe riesgo de corriente de rayo, especialmente si el edificio dispone de sistema externo de protección contra el rayo o recibe una alimentación aérea expuesta. Deben ser capaces de conducir corrientes de impulso elevadas sin perder su función protectora.
Los DPS Tipo 2 se instalan normalmente en cuadros generales y secundarios. Su misión es limitar las sobretensiones inducidas y de maniobra, así como la energía residual que pueda llegar desde el origen. Son una elección habitual para proteger la distribución de baja tensión de naves, áreas de proceso y centros de control de motores.
Los dispositivos Tipo 3 se sitúan cerca de equipos especialmente sensibles, como sistemas de control, ordenadores industriales, analizadores, instrumentación o electrónica de comunicaciones. No sustituyen a la protección de cabecera: trabajan correctamente cuando existe coordinación con los niveles anteriores y cuando el cableado entre cuadros puede generar una tensión adicional significativa.
La distancia entre dispositivos, la impedancia del conductor y el nivel de protección de tensión son factores decisivos. Si se instala un DPS muy alejado de la carga sensible, la sobretensión residual en los bornes del equipo puede ser superior a la esperada. Por eso, los cuadros de automatización, armarios de telecomunicaciones y paneles de instrumentación merecen una evaluación específica.
Alimentación, control y comunicaciones requieren enfoques distintos
Un DPS para una red de potencia no protege automáticamente una señal de proceso. Las características eléctricas de un lazo de instrumentación o de un enlace Ethernet son distintas: tensión nominal, corriente, frecuencia, ancho de banda, topología y necesidad de continuidad de pantalla cambian por completo la selección.
En señales analógicas, el protector debe permitir el funcionamiento normal del lazo sin introducir una caída de tensión o una fuga que altere la medición. En comunicaciones industriales, además de limitar el impulso, debe mantener la integridad de la transmisión. Elegir un protector no compatible con el protocolo puede generar errores de comunicación que se confundan con un problema de software o de red.
En aplicaciones con áreas clasificadas, la elección exige una revisión adicional de la certificación aplicable, la técnica de protección de la instalación y los requisitos de puesta a tierra. La protección frente a transitorios debe integrarse sin comprometer las condiciones de seguridad de la zona ni las especificaciones de los equipos conectados.
Criterios técnicos para seleccionar un DPS
La ficha técnica no debe leerse solo buscando la corriente máxima de descarga. Un DPS adecuado se define por la relación entre varios parámetros y las condiciones de la instalación. Antes de cotizar, es recomendable disponer del esquema unifilar, el sistema de puesta a tierra, la tensión y configuración de red, la ubicación del cuadro y los equipos que se desean proteger.
Entre los datos que deben verificarse están los siguientes:
- La tensión máxima de funcionamiento continuo, o Uc, debe ser compatible con la tensión real de la red y con sus posibles variaciones.
- El nivel de protección de tensión, Up, debe ser suficientemente bajo para la categoría de impulso soportada por los equipos aguas abajo.
- La capacidad de descarga debe corresponder al riesgo de exposición y al punto de la instalación donde se monta el DPS.
- La configuración del sistema, como TN, TT o IT, determina el esquema de protección entre fases, neutro y tierra.
- La corriente de cortocircuito disponible y la protección de respaldo condicionan la coordinación con fusibles o interruptores automáticos.
La protección de respaldo merece especial atención. Algunos DPS requieren un fusible o magnetotérmico específico para soportar una condición de fin de vida o una corriente de seguimiento. Instalar una protección aguas arriba sobredimensionada puede impedir el despeje correcto de una avería; subdimensionarla puede producir disparos intempestivos. El fabricante define combinaciones admisibles que deben respetarse.
La conexión física también influye en el resultado. Los conductores entre el DPS, las barras de distribución y el sistema de tierra deben ser lo más cortos y rectos posible, evitando bucles. Una conexión larga aumenta la inductancia y, con ella, la tensión residual durante un transitorio. En protección contra sobretensiones, unos pocos decímetros de cableado mal resuelto pueden reducir de forma apreciable la eficacia del conjunto.
Errores frecuentes en planta
Uno de los errores más comunes es asumir que un SAI elimina todas las sobretensiones. Un sistema de alimentación ininterrumpida puede mejorar la continuidad de suministro y filtrar determinadas perturbaciones, pero no sustituye necesariamente a un DPS correctamente seleccionado en la entrada ni a la protección de líneas de señal.
Otro fallo es proteger solo la alimentación del armario de control. Si los sensores, actuadores o comunicaciones salen hacia campo, el transitorio puede entrar por esos conductores y alcanzar el mismo PLC que se pretendía proteger. El análisis debe seguir todas las interfaces que cruzan zonas de la instalación o se conectan con equipos exteriores.
También es frecuente no vigilar el estado del dispositivo. Muchos DPS incorporan indicadores visuales, contactos remotos o ambos. Si el elemento de protección ha llegado al final de su vida útil, el cuadro puede seguir funcionando sin que nadie detecte que ha perdido una parte esencial de su defensa. Incluir la inspección del DPS en el plan de mantenimiento preventivo evita esta falsa sensación de seguridad.
Una decisión de ingeniería y suministro
La solución correcta depende del nivel de exposición, la criticidad del proceso, la calidad de la red, la distribución interna y el coste de una parada. Una nave con acometida subterránea y electrónica limitada no afronta el mismo riesgo que una planta con estructuras elevadas, líneas exteriores, motores de gran potencia, comunicaciones distribuidas y control de proceso continuo.
Por esta razón, la compra debe basarse en parámetros verificables y en productos industriales con documentación técnica, compatibilidad de montaje y disponibilidad de repuestos o sustituciones. Soluciones Automáticas puede apoyar este proceso desde la identificación de la aplicación hasta la selección comercial de componentes para calidad de energía, cuadros de control e instrumentación.
La mejor protección es la que se define antes de que el fallo obligue a actuar con urgencia: revisar la arquitectura, identificar las rutas de entrada y coordinar los DPS permite convertir un riesgo eléctrico difícil de predecir en una condición controlable de la instalación.
