Un variador que se dispara sin causa aparente, una señal analógica inestable o una carcasa metálica con tensión de contacto no son fallos aislados. A menudo revelan deficiencias en el sistema de tierra. Aplicar mejores prácticas de puesta a tierra permite proteger a las personas, limitar daños en activos críticos y dar estabilidad a los sistemas de control y automatización.

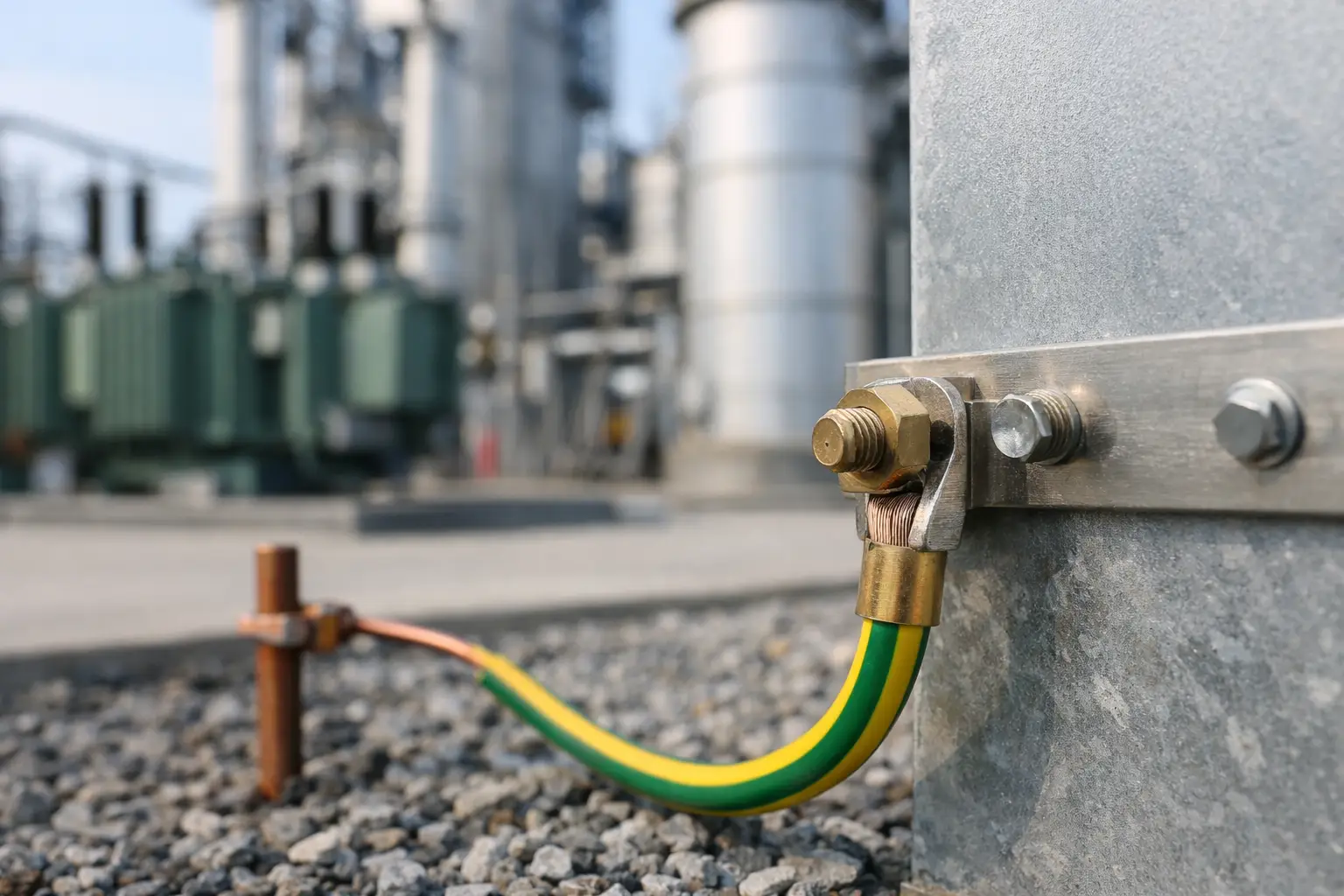

En una instalación industrial, la puesta a tierra no se resuelve con una pica instalada junto al tablero. Es un sistema formado por electrodos, conductores, uniones equipotenciales, barras de tierra, conexiones de protección y criterios de mantenimiento. Su desempeño depende tanto del diseño como de la calidad de cada conexión ejecutada en campo.
1. Definir el objetivo eléctrico antes de seleccionar materiales
El primer error es tratar todos los sistemas de tierra como si tuvieran la misma función. La tierra de protección conduce corrientes de defecto y contribuye a que las protecciones actúen en el tiempo previsto. La equipotencialidad reduce diferencias de potencial entre masas, estructuras, canalizaciones y equipos accesibles. La tierra funcional, por su parte, puede ser necesaria para la referencia de instrumentación, comunicaciones o equipos electrónicos sensibles.
Estas funciones pueden integrarse en una red común cuando el diseño y la normativa aplicable lo permiten, pero no deben confundirse. Una decisión adecuada empieza por conocer el esquema de distribución, la corriente de cortocircuito disponible, la sensibilidad de las cargas, la presencia de variadores, PLC, redes industriales y sistemas de protección contra el rayo.
También conviene identificar áreas con condiciones especiales: salas eléctricas, centros de datos industriales, subestaciones, líneas de proceso con alta humedad, exteriores, depósitos metálicos y zonas clasificadas. Cada entorno añade exigencias de seguridad, corrosión, continuidad o compatibilidad electromagnética.
2. Diseñar según la resistividad real del terreno
La resistencia del sistema no depende solo de la longitud de los electrodos. El suelo es el principal condicionante. Su resistividad puede variar de forma significativa entre zonas de una misma planta, y cambia con la humedad, la temperatura, la composición química y las obras posteriores.
Por ello, la medición de resistividad debe realizarse antes del diseño de la malla o del sistema de electrodos. Con esos datos se puede decidir si es suficiente un electrodo vertical, si se requiere una malla enterrada, conductores horizontales, pozos de tierra o una combinación de soluciones. Añadir electrodos sin cálculo puede aumentar el coste sin resolver el problema de fondo.
No existe un único valor de resistencia de tierra válido para todas las instalaciones. El valor objetivo debe derivarse de la normativa vigente, el estudio de cortocircuito, las tensiones de paso y contacto admisibles, el tipo de protección instalado y los requisitos de los equipos. Buscar un número bajo sin analizar estos factores puede conducir a una falsa sensación de seguridad.
3. Priorizar la equipotencialidad en toda la instalación
Una tierra de baja resistencia no compensa una mala equipotencialidad. Durante un defecto o una descarga transitoria, dos masas metálicas cercanas pueden alcanzar potenciales distintos si no están correctamente unidas. Esa diferencia es la que genera riesgo para las personas y puede afectar a equipos conectados entre sí.
Deben conectarse al sistema equipotencial las envolventes de cuadros eléctricos, bandejas portacables, tuberías metálicas, estructuras, carcasas de maquinaria, puertas de armarios, canalizaciones y elementos conductores ajenos que puedan introducir un potencial peligroso. La continuidad ha de ser verificable, especialmente en uniones desmontables, tramos pintados o elementos sometidos a vibración.
En maquinaria modular, es habitual que el fabricante entregue varios bastidores unidos mecánicamente, pero no garantice continuidad eléctrica suficiente entre ellos. Cada módulo debe evaluarse y, cuando proceda, enlazarse mediante conductores de protección dimensionados y terminales adecuados. La continuidad no debe depender de bisagras, tornillos con pintura o contactos casuales entre piezas.
4. Dimensionar conductores y uniones para la corriente de defecto
El conductor de protección y los enlaces equipotenciales deben soportar térmica y mecánicamente la corriente de defecto durante el tiempo de despeje de la protección. Su sección no puede seleccionarse únicamente por disponibilidad de material o por una regla informal de obra.
El cálculo debe considerar la corriente de cortocircuito, el tiempo de actuación de fusibles, interruptores o relés, el material del conductor y las condiciones de instalación. También hay que proteger el conductor frente a daño mecánico, radiación solar, productos químicos y temperaturas elevadas. En exteriores o ambientes corrosivos, la vida útil de la conexión es tan relevante como su capacidad eléctrica inicial.
Las uniones merecen el mismo nivel de atención que el conductor. Una conexión floja, oxidada o incompatible entre metales puede elevar la impedancia y calentarse durante un defecto. Para uniones enterradas o expuestas a corrosión, deben emplearse métodos y conectores concebidos para ese ambiente, siguiendo las instrucciones del fabricante y el diseño del proyecto.
5. Separar recorridos de potencia, control y comunicaciones
La puesta a tierra también influye en la calidad de señal. Variadores de frecuencia, arrancadores electrónicos, fuentes conmutadas y equipos de soldadura generan perturbaciones que pueden acoplarse a señales de instrumentación o redes de comunicación si el cableado y las pantallas se gestionan sin criterio.
Los cables de potencia y los de señal deben discurrir por rutas separadas siempre que sea posible. Cuando deban cruzarse, es preferible hacerlo en ángulo recto. Las bandejas metálicas deben mantener continuidad eléctrica, y las pantallas de cables apantallados han de conectarse según la arquitectura de compatibilidad electromagnética del equipo y de la red. Conectar una pantalla en uno o dos extremos no es una decisión universal: depende de la frecuencia de la perturbación, la topología y las recomendaciones del fabricante.
En cuadros de automatización, una barra de referencia bien organizada reduce conexiones improvisadas. Los conductores deben ser lo más cortos y directos posible cuando se trate de altas frecuencias, ya que una longitud excesiva aumenta la impedancia aunque el conductor tenga una sección generosa.
6. Integrar protección contra sobretensiones y descargas atmosféricas
Un sistema de puesta a tierra debe trabajar coordinadamente con los dispositivos de protección contra sobretensiones. Un descargador correctamente seleccionado puede perder eficacia si su conexión a tierra es larga, presenta bucles o tiene uniones de alta impedancia. En transitorios rápidos, la geometría del conductor importa.
La protección debe plantearse por niveles: entrada de energía, cuadros de distribución, cargas sensibles, líneas de comunicaciones y señales de campo cuando exista exposición. En instalaciones con sistema externo de protección contra el rayo, la coordinación entre bajantes, malla de tierra, equipotencialidad y protección interna debe formar parte de un único diseño.
Separar sistemas sin justificación técnica puede crear diferencias de potencial peligrosas durante una descarga. Unificarlos sin estudiar las corrientes circulantes también puede introducir interferencias. La solución depende de la instalación, de la normativa aplicable y de la evaluación de riesgos.
7. Aplicar mejores prácticas de puesta a tierra en áreas clasificadas
En áreas clasificadas, la continuidad equipotencial adquiere una importancia adicional. Una diferencia de potencial o una conexión deficiente puede favorecer chispas por descargas electrostáticas o por fallos eléctricos, en un entorno donde puede haber atmósferas inflamables.
Las bandejas, canalizaciones, envolventes, estructuras y equipos deben conectarse conforme a la clasificación del área y al método de instalación seleccionado. No basta con que el equipo tenga certificación adecuada: los prensaestopas, accesorios, conductores de tierra y métodos de conexión deben ser compatibles con el nivel de protección requerido.
Las inspecciones deben revisar especialmente modificaciones posteriores. Es frecuente que una ampliación de proceso, una nueva instrumentación o una intervención mecánica altere la continuidad de una canalización sin que el cambio quede reflejado en los planos eléctricos.
8. Verificar con pruebas, no solo con inspección visual
La inspección visual detecta conductores sueltos, corrosión, conexiones sin identificar o daños evidentes. Sin embargo, no confirma por sí sola el comportamiento eléctrico del sistema. Las pruebas deben definirse en el plan de puesta en servicio y repetirse según la criticidad de la instalación y sus condiciones ambientales.
Como mínimo, el expediente técnico debería recoger la continuidad de conductores de protección y enlaces equipotenciales, la resistencia o impedancia del sistema según el método aplicable, la resistividad del terreno utilizada para el diseño y los resultados de la verificación de protecciones. También es recomendable documentar pares de apriete, materiales instalados, puntos de prueba y planos actualizados.
La medición debe realizarse con instrumentos apropiados y por personal competente. Una lectura aislada, tomada sin considerar electrodos paralelos, conductores conectados o condiciones de operación, puede no representar el estado real de la instalación.
9. Convertir el mantenimiento en una rutina de fiabilidad
La puesta a tierra se degrada. La corrosión, las vibraciones, las obras civiles, la humedad, los cambios de carga y la ampliación de equipos pueden modificar el desempeño del sistema con el tiempo. El mantenimiento preventivo debe incluir recorridos de inspección, reapriete cuando proceda, comprobación de continuidad y revisión de registros de pruebas.
Preste atención a señales operativas como disparos repetitivos de protecciones, fallos de comunicación intermitentes, daños recurrentes en tarjetas electrónicas, ruido en señales de proceso o descargas percibidas al tocar estructuras. No siempre tendrán origen en la tierra, pero justifican una evaluación técnica antes de sustituir equipos de forma repetida.
Un sistema de tierra bien planteado no es un componente oculto que se instala y se olvida. Es parte de la disponibilidad de la planta, de la seguridad de las personas y de la calidad de energía que reciben los procesos. Cuando el proyecto exige componentes especializados, criterios de aplicación y trazabilidad comercial, Soluciones Automáticas Ltda. puede apoyar la selección técnica-comercial de materiales adecuados para cada entorno industrial.
