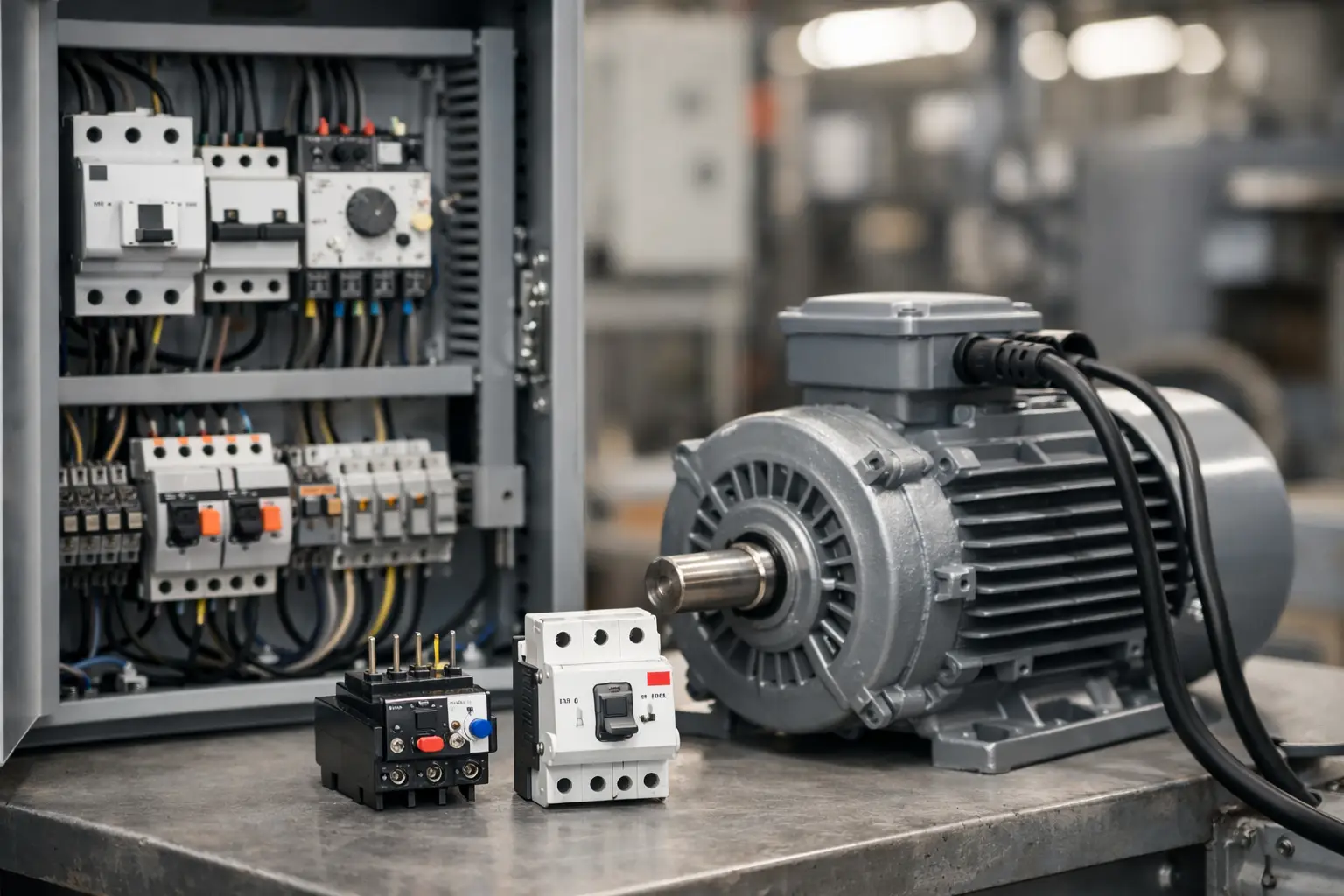

Guía de protecciones para motores eléctricos

Guía de protecciones para motores eléctricos: criterios para seleccionar relés, interruptores y ajustes que reduzcan paradas y fallos reales en planta.

Un motor que se detiene por una protección mal ajustada afecta a la producción. Uno que continúa funcionando ante una condición de fallo puede terminar con el bobinado dañado, el accionamiento comprometido y una parada mucho más costosa. Esta guía de protecciones para motores eléctricos está orientada a seleccionar, coordinar y ajustar los dispositivos que responden a las condiciones reales de una instalación industrial.

La protección adecuada no se define solo por la potencia indicada en la placa del motor. Debe considerar su corriente nominal, régimen de arranque, tipo de carga, método de mando, frecuencia de maniobra, longitud del cableado y criticidad del proceso. Un ventilador con arranque directo no exige el mismo criterio que una bomba con variador de frecuencia, un transportador con alta inercia o un compresor que realiza arranques frecuentes.

Qué debe protegerse en un motor industrial

El objetivo no es instalar más dispositivos de los necesarios, sino cubrir los modos de fallo previsibles con una coordinación correcta. El cortocircuito exige una actuación muy rápida para limitar la energía de defecto. La sobrecarga requiere una respuesta temporizada que permita el arranque normal, pero evite un calentamiento sostenido del motor. La falta de fase, el desequilibrio de tensión, el bloqueo mecánico y el fallo a tierra demandan criterios específicos.

La protección también debe conservar la disponibilidad operativa. Una selección excesivamente sensible puede generar disparos intempestivos, mientras que un ajuste demasiado alto deja el motor expuesto. En instalaciones de proceso, la protección debe analizarse junto con la estrategia de control: qué ocurre cuando el motor se detiene, si debe reiniciarse automáticamente y qué alarma debe llegar al operador o al sistema de supervisión.

Cortocircuito y fallo a tierra

Los cortocircuitos entre fases o hacia tierra producen corrientes elevadas que deben interrumpirse antes de que dañen conductores, barras, contactores o el propio motor. Para esta función se emplean habitualmente fusibles, interruptores automáticos magnetotérmicos o guardamotores con capacidad de corte adecuada al nivel de cortocircuito disponible en el punto de instalación.

No basta con elegir un dispositivo por su corriente nominal. Hay que verificar su poder de corte frente a la corriente de cortocircuito presunta. En cuadros próximos a transformadores o a barras principales, este valor puede ser significativamente mayor que en cargas alejadas. El dispositivo debe poder interrumpir el defecto de forma segura y coordinarse con las protecciones aguas arriba para evitar que una avería local desconecte una sección mayor de la planta.

La protección diferencial o de fuga a tierra puede ser necesaria cuando el riesgo para personas, equipos o continuidad de servicio lo justifique. Sin embargo, su selección debe ser especialmente cuidadosa en motores con variador de frecuencia, ya que los filtros y la conmutación electrónica pueden generar corrientes de fuga que requieren dispositivos compatibles y ajustes apropiados.

Sobrecarga térmica y rotor bloqueado

La sobrecarga es una de las causas más frecuentes de degradación prematura del aislamiento. Puede aparecer por exceso de carga mecánica, rodamientos deteriorados, ventilación insuficiente, baja tensión, desequilibrio de fases o ciclos de arranque exigentes. El relé térmico, electrónico o integrado en un guardamotor debe seguir la curva térmica admisible del motor sin disparar durante una condición normal de arranque.

El ajuste inicial suele partir de la corriente nominal de placa, pero no debe aplicarse de manera automática. Si el motor dispone de factor de servicio, trabaja en ambiente de temperatura elevada o alimenta una carga con picos sostenidos, se debe revisar la documentación del fabricante y las condiciones de aplicación. Incrementar el ajuste para evitar disparos no es una solución técnica si la corriente real supera lo previsto para el motor.

Ante un rotor bloqueado o una carga que no acelera, la corriente se mantiene elevada y el calentamiento progresa con rapidez. Las clases de disparo permiten adaptar la respuesta a la inercia del sistema. Una clase demasiado rápida puede impedir el arranque de una carga pesada; una demasiado lenta puede permitir que el motor acumule una energía térmica perjudicial. Este equilibrio debe comprobarse con datos de arranque, no solo con estimaciones.

Dispositivos habituales y su función

En una salida de motor convencional, el contactor realiza la maniobra y la protección se distribuye entre un dispositivo contra cortocircuito y un relé de sobrecarga. El conjunto puede montarse como arrancador directo, inversión de giro, estrella-triángulo o arranque suave. La arquitectura cambia, pero la necesidad de coordinación permanece.

El guardamotor reúne habitualmente protección magnética contra cortocircuito y protección térmica ajustable contra sobrecarga. Es una opción práctica para muchas cargas de baja y media potencia, siempre que sus prestaciones de corte, rango de regulación y coordinación con el contactor respondan a la aplicación. No sustituye por sí mismo el análisis de selectividad ni la validación de la corriente de defecto.

Los fusibles ofrecen una limitación de energía muy eficaz y pueden ser apropiados en determinados esquemas de coordinación, especialmente cuando se requiere elevada capacidad de corte. A cambio, tras una actuación deben sustituirse y su elección debe armonizarse con el relé de sobrecarga y el contactor. Los interruptores automáticos aportan capacidad de rearmado y, según el modelo, ajustes térmicos y magnéticos que facilitan la adaptación en campo.

Los relés electrónicos de protección de motor añaden funciones que resultan valiosas en procesos críticos: detección de falta o secuencia de fase, desequilibrio de corriente, subcarga, sobretemperatura mediante sondas y registro de eventos. Son especialmente útiles cuando el diagnóstico reduce el tiempo de intervención. Su coste inicial suele ser superior, pero puede justificarse si evita la pérdida de un motor relevante o ayuda a identificar una condición mecánica antes de que evolucione a fallo.

Guía de protecciones para motores eléctricos con variador

Cuando el motor se alimenta mediante un variador de frecuencia, la salida ya no es una onda sinusoidal convencional. El variador controla la corriente del motor y suele incorporar funciones internas de sobrecarga, pérdida de fase de salida, bloqueo, sobretemperatura y fallo a tierra. Aun así, esas funciones no eliminan la necesidad de proteger adecuadamente la alimentación del equipo ni de definir una estrategia completa para el conjunto motor-cable-variador.

En la entrada del variador, el interruptor o fusible se selecciona según las recomendaciones del fabricante, la corriente de entrada, el régimen de sobrecarga y la capacidad de cortocircuito de la red. Entre el variador y el motor no se debe instalar un contactor para realizar maniobras ordinarias mientras el equipo entrega tensión, salvo que el diseño y el fabricante lo contemplen expresamente. El mando debe realizarse mediante las señales de control previstas.

También conviene revisar la longitud del cable, la frecuencia de conmutación y el aislamiento del motor. En recorridos largos, los picos de tensión pueden exigir filtros dV/dt o filtros senoidales. Si el motor trabaja a baja velocidad durante periodos prolongados, su ventilación propia disminuye y una sonda térmica en los devanados puede ofrecer una protección más representativa que una estimación basada solo en corriente.

Ajuste, coordinación y puesta en servicio

El ajuste de protecciones debe comenzar con información verificable: potencia, tensión, corriente nominal, factor de potencia, eficiencia, clase de aislamiento, tipo de servicio y método de arranque. Después deben contrastarse las corrientes medidas durante arranque y funcionamiento estable con la carga mecánica real. Una corriente inferior a la nominal no siempre es positiva: en una bomba, por ejemplo, puede indicar funcionamiento en seco, pérdida de cebado o un problema de proceso.

La coordinación entre protección contra cortocircuito, contactor y relé de sobrecarga debe validarse para el nivel de prestación requerido. En aplicaciones donde se prioriza la continuidad, puede interesar que el conjunto soporte determinados cortocircuitos sin necesidad de sustituir componentes. En otras, el criterio económico y la facilidad de reposición pueden tener más peso. La decisión depende de la criticidad del activo y de los tiempos aceptables de recuperación.

Durante la puesta en servicio, se recomienda comprobar el sentido de giro, el equilibrio de corrientes entre fases, la caída de tensión durante arranque, el tiempo de aceleración y la respuesta ante señales de fallo. También es necesario identificar claramente los circuitos, documentar los ajustes finales y definir quién puede modificarlos. Una etiqueta con el valor ajustado y la fecha de revisión evita que una intervención posterior altere una protección sin trazabilidad.

En Soluciones Automáticas Ltda., el análisis técnico-comercial de una salida de motor debe partir de la aplicación, no de una única referencia de catálogo. Contar con datos de placa, esquema de potencia, tensión de red, tipo de arranque y condiciones de operación permite seleccionar materiales industriales compatibles y reducir incertidumbres antes de la compra.

Una protección bien especificada no se aprecia cuando todo funciona, pero sostiene la disponibilidad de la planta cada día. Revisar los ajustes tras cambios de carga, ampliaciones de proceso o sustituciones de motores es una práctica sencilla que puede evitar una avería mayor cuando el equipo más se necesita.
