Guía de mantenimiento de bancos de capacitores

Guía de mantenimiento de bancos de capacitores para inspeccionar, probar y reemplazar componentes sin afectar la continuidad operativa de planta industrial.

Un banco de capacitores que corrige el factor de potencia puede pasar desapercibido hasta que empiezan las penalizaciones, se elevan las corrientes o aparecen disparos intempestivos. Esta guía de mantenimiento de bancos de capacitores está orientada a responsables de mantenimiento, ingenieros eléctricos y equipos de planta que necesitan conservar la compensación reactiva sin comprometer la seguridad ni la continuidad de la operación.

El objetivo no es limitarse a cambiar capacitores cuando fallan. Un programa efectivo revisa el estado eléctrico, térmico, mecánico y funcional del conjunto: capacitores, contactores o tiristores, fusibles, reactancias de rechazo, controlador de factor de potencia, ventilación y conexiones. La condición real de estos elementos determina si el banco aporta capacidad útil o si se transforma en una fuente de calentamiento, armónicos y riesgo operativo.

Qué debe proteger el mantenimiento del banco

El mantenimiento busca sostener un factor de potencia acorde con la demanda real, reducir pérdidas por corriente reactiva y evitar sobrecargas en transformadores, conductores y equipos de maniobra. Sin embargo, la corrección no debe evaluarse solo con una lectura puntual del coseno phi. En instalaciones con variadores de velocidad, rectificadores, hornos, UPS o fuentes conmutadas, la presencia de armónicos cambia por completo el diagnóstico.

Un banco convencional puede tener buen aspecto y, aun así, estar trabajando fuera de sus condiciones de diseño. La sobretensión, la temperatura elevada y las corrientes armónicas aceleran el envejecimiento del dieléctrico. Si existen reactancias de rechazo, también debe verificarse que su sintonía corresponda a la red y al perfil de carga actual. Ampliaciones de producción o cambios en la automatización pueden modificar ese perfil sin que el banco haya sido ajustado.

La meta es conservar la disponibilidad eléctrica de la planta, no forzar una compensación excesiva. Un banco sobredimensionado o mal configurado puede provocar factor de potencia capacitivo en baja carga, elevar tensiones y generar maniobras innecesarias.

Seguridad antes de intervenir

Los capacitores almacenan energía incluso después de abrir el interruptor principal. Por ello, cualquier intervención debe realizarse bajo un procedimiento de bloqueo y etiquetado, con personal calificado, elementos de protección personal adecuados y verificación de ausencia de tensión mediante instrumentos en buen estado.

No debe asumirse que las resistencias de descarga han cumplido su función por el simple paso del tiempo. Antes de tocar bornes, conexiones o fusibles, es necesario esperar el tiempo de descarga definido por el fabricante y confirmar la tensión residual en cada unidad. También se debe comprobar que no exista alimentación de retorno desde otra fuente, un sistema de transferencia, generación propia o circuitos de control.

La seguridad incluye el entorno del tablero. Un gabinete con polvo conductor, humedad, presencia de aceite o ventilación bloqueada aumenta el riesgo de falla. La limpieza debe hacerse con métodos compatibles con el equipo y sin introducir humedad o residuos dentro de los componentes.

Guía de mantenimiento de bancos de capacitores: inspección en campo

La frecuencia depende de las condiciones de carga, temperatura ambiente, criticidad del proceso y nivel de armónicos. Como criterio de partida, conviene hacer una inspección visual y de variables operativas durante las rondas habituales de planta, una revisión más detallada cada seis meses y una evaluación eléctrica programada al menos una vez al año. En procesos continuos o redes con alta distorsión, el intervalo puede requerir ajuste.

Inspección visual, mecánica y térmica

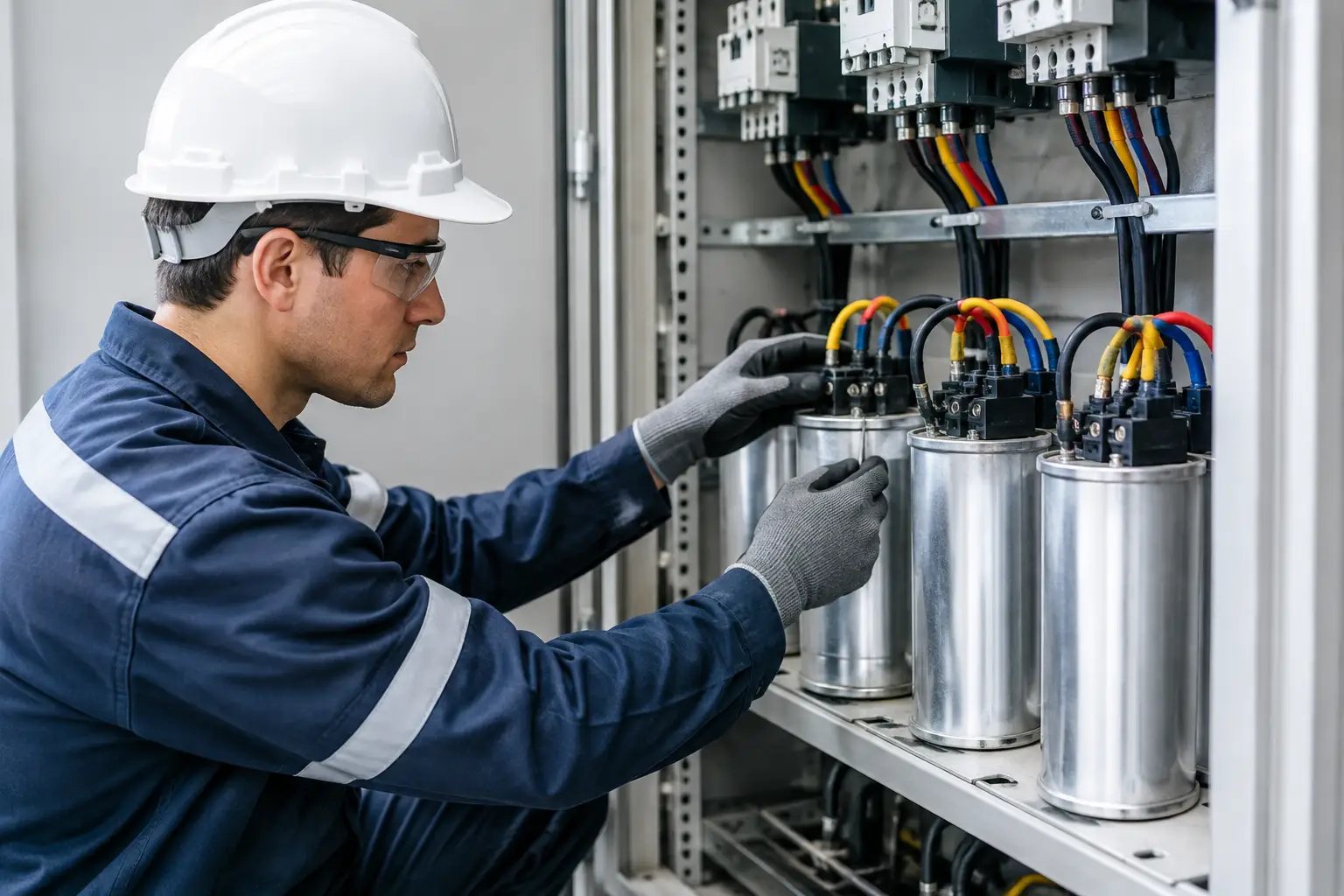

Con el banco desenergizado y asegurado, revise el estado de las carcasas. Abombamientos, deformación de tapas, fugas, decoloración, fisuras o residuos alrededor de los capacitores son señales de reemplazo, no condiciones para seguir operando hasta la próxima parada mayor. Verifique también el apriete de conexiones, barras, terminales, puesta a tierra y soportes, aplicando el torque indicado por cada fabricante.

Los contactores deben revisarse por desgaste de contactos, carbonización, resortes deteriorados y signos de soldadura. En bancos con conmutación por contactores, es indispensable que estos sean adecuados para maniobra de capacitores. Un contactor de uso general puede sufrir por la corriente de inserción y reducir drásticamente su vida útil.

La termografía, realizada con el tablero operando y bajo una condición representativa de carga, permite identificar puntos de alta resistencia en terminales, fusibles, barras, contactores y reactancias. Una temperatura anormal no siempre implica que el componente esté dañado, pero exige comparar fases, revisar la carga y validar el apriete. El análisis gana valor cuando se registran tendencias, no cuando se toma una sola imagen aislada.

Revisión funcional del controlador

El regulador de factor de potencia debe medir correctamente tensión, corriente y dirección de la potencia reactiva. Compruebe la relación del transformador de corriente, su polaridad, la fase donde está instalado y la correspondencia con la programación del controlador. Un transformador de corriente invertido o una relación mal configurada puede hacer que el regulador conecte escalones en sentido contrario.

Observe la secuencia de conexión y desconexión durante un ciclo de carga. Los escalones deben entrar de forma lógica, respetar los tiempos de descarga y no presentar oscilaciones continuas. Si el controlador conecta y desconecta repetidamente, el origen puede estar en una demanda reactiva variable, escalones sobredimensionados, retardos mal ajustados, una medición incorrecta o capacitores con capacidad reducida.

Pruebas eléctricas que aportan un diagnóstico real

La medición de capacitancia por unidad o por fase permite detectar pérdida de capacidad antes de que ocurra una falla abierta. El valor aceptable debe contrastarse con la tolerancia indicada por el fabricante y con el comportamiento histórico del banco. Una diferencia significativa entre fases suele apuntar a degradación, fusibles abiertos, conexiones deficientes o una unidad fuera de servicio.

También conviene medir corriente por fase y por escalón durante la operación. En condiciones comparables, una corriente menor a la esperada puede indicar pérdida de capacitancia; una corriente excesiva puede asociarse a sobretensión o contenido armónico. La relación entre tensión, corriente y potencia reactiva debe evaluarse como conjunto, ya que medir un solo parámetro puede conducir a conclusiones equivocadas.

Un analizador de calidad de energía es especialmente recomendable cuando hay cargas no lineales. Debe registrar tensión, corriente, potencia activa y reactiva, factor de potencia, distorsión armónica total y espectro armónico. Si el banco trabaja en una red con armónicos relevantes, no basta con reemplazar componentes dañados: hay que establecer si el diseño requiere reactancias de rechazo, filtrado específico o una reconfiguración de escalones.

Las pruebas de aislamiento deben aplicarse con criterio técnico y siguiendo las indicaciones del fabricante del banco y sus equipos asociados. No todos los componentes electrónicos, controladores o módulos de conmutación toleran el mismo método de prueba. Antes de utilizar un megóhmetro, aísle los dispositivos sensibles que puedan resultar afectados.

Reemplazo de componentes y criterios de selección

Un capacitor reemplazado debe igualar o superar las características requeridas de tensión, potencia reactiva, frecuencia, categoría de servicio, temperatura y capacidad de soportar la aplicación. Instalar una unidad con el mismo valor nominal de kVAr no garantiza compatibilidad si la red tiene armónicos, si hay reactancias o si el equipo opera a una tensión distinta de la prevista.

Los fusibles no deben sustituirse por calibres mayores para evitar disparos. Un fusible que opera repetidamente está entregando una señal: puede haber sobrecorriente armónica, falla de un capacitor, contactos defectuosos o una coordinación inadecuada. Aumentar el calibre sin diagnóstico expone el banco y el tablero a daños mayores.

Cuando se reemplaza una unidad dentro de un escalón antiguo, debe evaluarse si conviene cambiar el conjunto completo. Mezclar capacitores con diferente antigüedad, tecnología o nivel de degradación puede generar desequilibrios. La decisión depende de la criticidad, el presupuesto, la disponibilidad de repuestos y los resultados de las mediciones por fase.

Cómo documentar el mantenimiento

Cada intervención debe dejar una línea base útil para la siguiente. Registre fecha, condición de carga, lecturas de tensión y corriente, valor de capacitancia, temperaturas relevantes, estado de fusibles y contactores, programación del regulador y acciones ejecutadas. Anote también cualquier cambio en variadores, motores, transformadores o procesos que pueda alterar la demanda reactiva.

Esta información permite pasar de una atención reactiva a una gestión basada en condición. Si un escalón empieza a perder capacidad de forma sostenida o un punto de conexión aumenta su temperatura en cada inspección, la planta puede programar la corrección durante una parada prevista y evitar una falla no planificada.

Un banco de capacitores bien mantenido debe acompañar la operación real de la instalación, no operar al margen de ella. Medir, comparar y corregir con componentes industriales adecuados permite que la compensación reactiva siga siendo un aporte a la eficiencia, la protección y la estabilidad de la planta.
