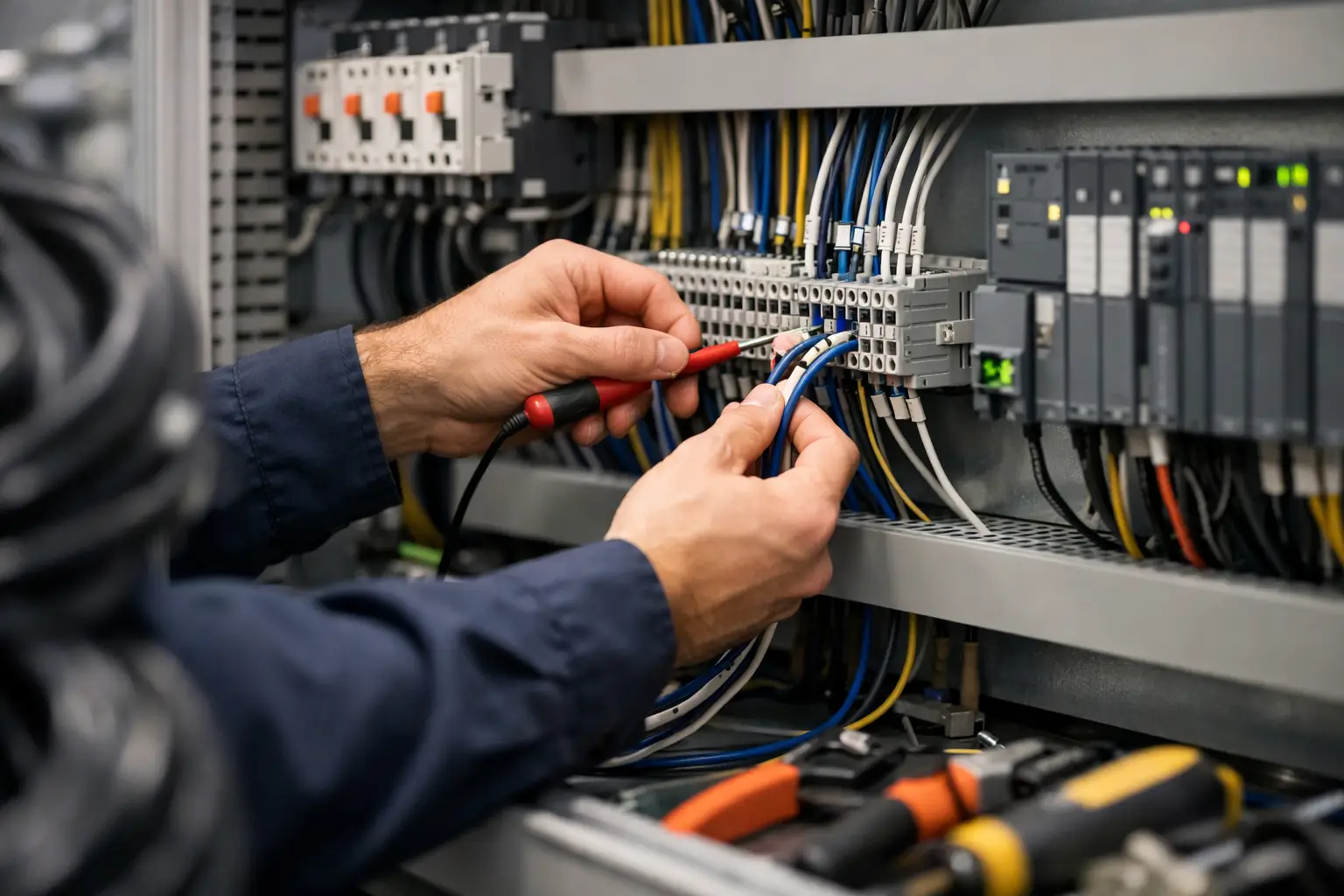

Un tablero puede incorporar equipos de primeras marcas y una lógica de automatización bien resuelta, pero perder disponibilidad por un detalle básico: un conductor sin identificar, una pantalla mal terminada o una canaleta de potencia compartida con señal analógica. Esta guía de cableado de tableros de control aborda los criterios que permiten convertir el esquema eléctrico en una instalación industrial verificable, segura y mantenible.
El cableado comienza antes de cortar el conductor
El cableado no debe interpretarse como la última fase del montaje. Sus decisiones se toman durante la ingeniería: definición de tensiones, corrientes nominales y de cortocircuito, tipo de carga, nivel de señal, arquitectura de comunicaciones, ambiente de operación y requisitos normativos aplicables al proyecto.
Un plano funcional indica qué debe hacer el sistema. En cambio, los esquemas de potencia, mando, borneros, cableado interno y disposición física deben permitir construirlo, comprobarlo y repararlo sin depender de interpretaciones. Cada hilo debe tener un origen, un destino, una referencia y una función inequívoca.
También conviene separar desde el diseño las zonas de potencia, control, instrumentación y comunicaciones. No se trata solo de mantener orden visual. La separación reduce el acoplamiento electromagnético, facilita las pruebas y evita que una intervención en un circuito de fuerza afecte a señales de baja tensión o a una red industrial.
Definir la arquitectura y las rutas de cable
La ubicación de los componentes determina la complejidad real del montaje. Interruptores, contactores, variadores, fuentes de alimentación y protecciones de potencia deben organizarse para que sus trayectos sean cortos y accesibles. PLC, módulos de entradas y salidas, relés de interfaz, fuentes de 24 Vcc e instrumentación requieren una zona de control distinta, con espacio suficiente para borneros y canaletas.
Los equipos que disipan calor deben respetar las distancias indicadas por el fabricante. Un diseño excesivamente compacto puede elevar la temperatura interna, dificultar el curvado de los conductores y complicar el acceso a bornes. El ahorro inicial de espacio suele trasladarse a más tiempo de montaje y mantenimiento.
Antes de instalar, es útil definir las rutas de cada familia de cable. La potencia de motores, especialmente cuando hay variadores de frecuencia, debe recorrer canaletas o caminos separados de los cables de señales analógicas, encóderes y comunicaciones. Si ambos recorridos deben cruzarse, es preferible hacerlo a 90 grados y limitar los tramos paralelos.
Selección de conductores y accesorios para tableros de control
La sección del conductor no se elige únicamente por la corriente de la carga. Debe considerar la capacidad de conducción, temperatura admisible, agrupamiento dentro de canaleta, caída de tensión, método de instalación y exigencia térmica frente a cortocircuito. En circuitos de 24 Vcc, una caída de tensión aparentemente pequeña puede provocar fallos intermitentes en electroválvulas, sensores o módulos remotos.
Para el cableado interno, el conductor flexible de cobre con aislamiento adecuado a la tensión y temperatura de servicio facilita el montaje y el mantenimiento. La terminación debe ejecutarse con punteras o terminales apropiados a la sección y al tipo de borne. Introducir cable multifilar sin puntera en una borna de tornillo puede dejar filamentos expuestos, reducir la superficie de contacto y generar calentamiento con el tiempo.
El color ayuda a reconocer funciones, pero no sustituye al marcaje. La codificación debe responder a la práctica definida para el proyecto y a la reglamentación aplicable. El conductor de protección requiere una identificación permanente y diferenciada. Los conductores de neutro, alimentación de mando, retornos de señal y tensiones de seguridad deben poder distinguirse con claridad durante una intervención.
En señales sensibles, el uso de cable apantallado depende de la aplicación y del entorno electromagnético. Un transmisor analógico, una célula de carga o un cable de comunicación pueden requerir pantalla y pares trenzados; una entrada digital convencional quizá no. La pantalla debe conectarse según la recomendación del fabricante y la estrategia de puesta a tierra del sistema. Conectar ambos extremos sin analizar el recorrido de masas puede crear corrientes no deseadas; conectarla en un único extremo no siempre ofrece la mejor inmunidad. Es una decisión de ingeniería, no una regla universal.
Orden físico, radio de curvatura y puesta a tierra
Una instalación ordenada no consiste en tensar los cables hasta que parezcan rectos. Los conductores necesitan una holgura razonable para llegar a los equipos sin esfuerzo en la borna y para permitir sustituciones futuras. El exceso de reserva, por otro lado, ocupa canaleta, reduce la ventilación y dificulta localizar averías.
Respete el radio mínimo de curvatura indicado para cada cable, en especial para cables apantallados, comunicaciones industriales y fibra óptica. Las curvas forzadas dañan el aislamiento, alteran la geometría de los pares y pueden degradar la transmisión de datos. Las canaletas deben llenarse con margen: una canaleta saturada convierte cualquier modificación en un trabajo de desmontaje.
La puesta a tierra debe plantearse como una red equipotencial de baja impedancia, no como un conductor añadido al final. La placa de montaje, puerta, carriles, carcasas metálicas y pantallas que deban conectarse a tierra necesitan continuidad fiable. En equipos con conmutación electrónica o variadores, los trayectos de tierra cortos y de amplia superficie pueden ser decisivos para controlar perturbaciones de alta frecuencia.
Método de cableado para reducir errores de montaje
Un proceso repetible mejora la calidad incluso cuando se fabrican tableros distintos. Tras comprobar la última revisión de los planos y la lista de materiales, se instalan canaletas, carriles, equipos y borneros. Solo entonces resulta coherente medir, cortar, pelar, engastar, marcar y conectar.
Cada conductor debe llevar la identificación definida en el esquema, preferiblemente en ambos extremos. El marcador debe seguir siendo legible tras años de temperatura, vibración y limpieza industrial. Etiquetar únicamente los cables externos deja sin trazabilidad gran parte del circuito interno.
El apriete de bornes, interruptores, contactores y conexiones de potencia debe realizarse con el par indicado por el fabricante. Un borne flojo aumenta la resistencia de contacto y el riesgo de punto caliente; un apriete excesivo puede dañar el conductor o el mecanismo de conexión. Registrar el control de par es especialmente recomendable en cuadros de potencia o instalaciones críticas.
Cuando hay muchas señales hacia campo, los borneros deben agruparse por función y permitir pruebas sin desmontar conductores. Separar borneros de potencia, 24 Vcc, señales analógicas, comunicaciones y seguridad simplifica el diagnóstico. Las reservas de bornes, espacio en carril y capacidad de canaleta tienen un coste pequeño frente a una ampliación urgente de planta.
Verificación antes de energizar el tablero
La inspección final no debe limitarse a comprobar que el tablero “se ve ordenado”. Debe contrastar el montaje con la documentación y con las condiciones reales de operación. Una revisión completa incluye, como mínimo:
- Continuidad del conductor de protección y equipotencialidad entre las partes metálicas previstas.
- Verificación de aprietes, secciones, punteras, terminales y ausencia de hilos expuestos.
- Comprobación de identificación de conductores, borneros, protecciones, equipos y tensiones presentes.
- Ensayos de aislamiento y continuidad adecuados al tipo de circuito y a los equipos electrónicos conectados.
- Validación funcional de protecciones, enclavamientos, paro de emergencia, señales, comunicaciones y lógica de control.
Los ensayos de aislamiento requieren especial precaución cuando el tablero incorpora PLC, fuentes conmutadas, variadores, sensores o dispositivos de comunicación. No todos los equipos admiten la misma tensión de prueba. Deben desconectarse o ensayarse conforme a las instrucciones del fabricante para evitar daños que solo se manifiestan al poner el sistema en marcha.
Finalmente, la documentación entregada debe reflejar el estado construido: planos actualizados, listado de borneros, referencias de equipos, parámetros relevantes y resultados de prueba. Un tablero sin documentación fiable traslada el conocimiento a la memoria de quien lo montó, una dependencia poco aceptable para una instalación industrial.
Un cableado bien ejecutado no se valora solo el día de la entrega. Se confirma meses después, cuando mantenimiento identifica un circuito en minutos, amplía una señal sin improvisaciones y devuelve un proceso a servicio con seguridad. Para lograrlo, seleccionar componentes industriales adecuados y contar con soporte técnico-comercial desde la especificación aporta una base más fiable que corregir deficiencias durante la puesta en marcha.
