Un motor de 15 kW que se detiene por una protección mal seleccionada no solo detiene un equipo: puede detener una línea, comprometer una entrega y obligar a intervenir un cuadro eléctrico bajo presión. La pregunta «¿guardamotor o fusible?» no debe resolverse por coste unitario ni por la práctica habitual de la planta. Ambos dispositivos pueden participar en la protección de un circuito de motor, pero responden a fallos diferentes y tienen límites de aplicación concretos.
La decisión correcta parte de la carga, la corriente de arranque, el nivel de cortocircuito disponible, el modo de mando y la coordinación con el contactor, relé térmico, variador o arrancador suave. En muchas instalaciones industriales, la respuesta no es elegir uno u otro de forma excluyente, sino definir una arquitectura de protección coordinada.

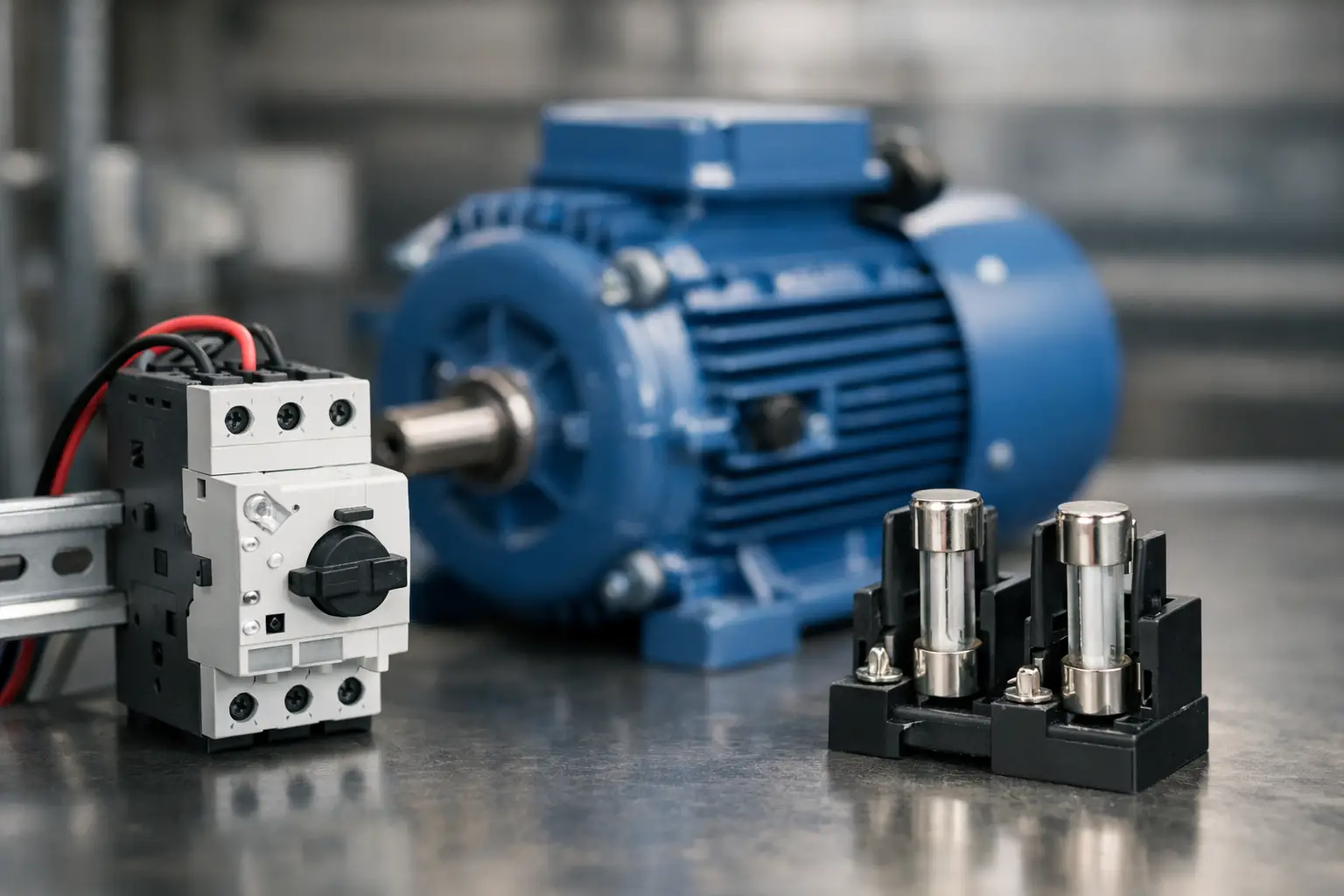

¿Guardamotor o fusible? La diferencia operativa
El guardamotor, también denominado interruptor protector de motor o MPCB, integra habitualmente disparo térmico regulable y disparo magnético. La parte térmica actúa frente a sobrecargas sostenidas, como un motor que trabaja por encima de su corriente nominal, un rodamiento degradado o una bomba con una condición mecánica anómala. La parte magnética responde con rapidez ante corrientes elevadas de cortocircuito.
Además de proteger, el guardamotor permite seccionar y maniobrar manualmente el circuito dentro de sus condiciones de empleo. Esta combinación simplifica cuadros de motores de arranque directo, especialmente cuando se necesita una solución compacta con ajuste de corriente y señalización clara de disparo.
El fusible trabaja con otra lógica. Su elemento fundible se interrumpe cuando la energía asociada a una sobreintensidad supera su capacidad. Ofrece una limitación de corriente muy eficaz y una elevada capacidad de corte en determinadas gamas, cualidades especialmente valiosas donde la corriente de cortocircuito prevista es alta.
Sin embargo, un fusible no aporta por sí mismo una protección térmica ajustable y específica para el motor. Los fusibles aM, habituales en aplicaciones de motor, están diseñados para cortocircuitos y deben complementarse con un relé de sobrecarga. Los fusibles gG pueden proteger conductores ante sobrecargas y cortocircuitos, pero no sustituyen automáticamente una protección de sobrecarga calibrada conforme a las características del motor y de su servicio.
Qué protege cada dispositivo y qué no
La sobrecarga y el cortocircuito no son el mismo fenómeno. Confundirlos es una fuente frecuente de selecciones incompletas.
Una sobrecarga puede mantenerse durante segundos o minutos con una corriente moderadamente superior a la nominal. El motor se calienta, el aislamiento envejece y la vida útil del bobinado se reduce. Para este escenario, el ajuste térmico del guardamotor o un relé electrónico de sobrecarga es determinante. El valor debe configurarse según la corriente de placa del motor y las condiciones reales de montaje y servicio.
Un cortocircuito genera una corriente muy superior en un tiempo muy corto. Aquí se requiere una capacidad de interrupción adecuada al punto de instalación. Un guardamotor puede despejar este defecto si su poder de corte es suficiente para la corriente de cortocircuito presunta. Si no lo es, puede requerir una protección aguas arriba, habitualmente mediante fusibles o un interruptor automático adecuado, siguiendo las tablas de coordinación del fabricante.
También conviene distinguir la pérdida de fase. Un motor trifásico puede seguir funcionando con una fase ausente, elevando la corriente en las fases restantes y generando sobrecalentamiento. Un guardamotor térmico correctamente seleccionado puede detectar la consecuencia de este desequilibrio, pero el comportamiento depende del tipo de equipo, del ajuste y del régimen de carga. Cuando la criticidad del proceso lo justifica, un relé electrónico de protección de motor aporta funciones adicionales como desequilibrio, secuencia de fases, bloqueo de rotor, subcarga o fallo a tierra.
Cuándo conviene emplear un guardamotor
El guardamotor suele ser una opción eficaz en salidas de motor de baja tensión con arranque directo, siempre que su rango de regulación incluya la corriente nominal del motor y que su capacidad de corte sea compatible con la instalación. Es una solución especialmente práctica en ventiladores, pequeñas bombas, transportadores y equipos auxiliares donde se busca protección local, seccionamiento y rearme manual.
La selección no debe hacerse solo por la potencia indicada en catálogo. Dos motores de la misma potencia pueden tener corrientes nominales distintas por tensión, rendimiento, factor de potencia o diseño. El ajuste térmico debe poder situarse en torno a la corriente de placa, no simplemente en el extremo de un rango demasiado amplio.
En un motor de funcionamiento continuo, un guardamotor bien ajustado ayuda a evitar que una sobrecarga prolongada llegue a dañar el bobinado. No obstante, su curva debe tolerar el pico de arranque. Si el arranque es pesado, prolongado o frecuente, hay que comprobar la clase de disparo y las curvas tiempo-corriente. De lo contrario, pueden producirse disparos intempestivos aunque el motor y la carga estén en buen estado.
Cuando el motor debe arrancarse y detenerse con frecuencia desde un PLC, un pulsador remoto o una lógica de proceso, el guardamotor no reemplaza necesariamente al contactor. Lo habitual es utilizarlo como protección y seccionamiento, mientras el contactor realiza la maniobra operativa. El diseño debe incluir también contactos auxiliares y realimentación de estado cuando el sistema de automatización necesite identificar un disparo de protección.
Cuándo el fusible aporta una ventaja clara
Los fusibles son particularmente útiles cuando el estudio de cortocircuito revela niveles elevados de corriente de defecto o cuando la coordinación requerida exige una elevada limitación de energía pasante. Al limitar la corriente y la energía de un cortocircuito, pueden proteger mejor determinados componentes aguas abajo, como contactores, embarrados o arrancadores, siempre dentro de la coordinación documentada.
En una combinación clásica de arranque de motor, los fusibles aM aportan protección contra cortocircuitos y un relé térmico asociado al contactor protege frente a sobrecarga. Esta arquitectura sigue siendo válida y extendida, especialmente en cuadros donde las tablas del fabricante acreditan la coordinación entre fusible, contactor y relé.
El coste de reposición y el tiempo de diagnóstico son factores que deben valorarse. Tras un cortocircuito, el fusible debe sustituirse y conviene investigar la causa antes de reenergizar. Un guardamotor puede rearmarse después de identificar y corregir el fallo, pero este ahorro de tiempo no justifica instalarlo fuera de su capacidad de corte o ignorar la selectividad de la instalación.
La coordinación define la protección real
No basta con que cada componente tenga una corriente nominal compatible. La combinación completa debe verificarse frente a las tablas del fabricante y a los requisitos aplicables de coordinación para arrancadores de motor, habitualmente relacionados con IEC 60947-4-1. La coordinación determina qué ocurre después de un cortocircuito: si el equipo queda apto para seguir en servicio tras una inspección o si puede requerir sustitución de componentes.
La coordinación tipo 1 admite que el arrancador pueda sufrir daños y requiera reparación o sustitución tras despejar el defecto. La coordinación tipo 2 busca que no haya daños en los componentes principales que impidan continuar el servicio, aunque pueda existir soldadura leve de contactos que se pueda separar sin reemplazarlos. Para procesos con alta exigencia de disponibilidad, esta diferencia debe formar parte de la especificación de compra.
La selectividad también importa. Una protección mal escalonada puede hacer que un defecto en un motor desconecte un alimentador completo. Revisar curvas, ajustes y capacidades de corte permite aislar el fallo con el menor impacto posible sobre la producción.
Casos que exigen un criterio específico
Con variadores de frecuencia, la protección del motor no se diseña igual que en un arranque directo. El variador suele incorporar modelos térmicos electrónicos y funciones de protección del motor, mientras que el dispositivo aguas arriba debe seleccionarse conforme a las instrucciones del fabricante del accionamiento. No debe añadirse un guardamotor convencional a la salida del variador como si fuera una línea de motor directa, salvo que el fabricante lo permita expresamente y se respete la lógica de maniobra.
En arrancadores suaves, la corriente de arranque, el tiempo de aceleración y la coordinación con protecciones semiconductoras requieren una revisión específica. En motores ubicados en áreas clasificadas, además, la protección debe responder a la clasificación de zona, al tipo de protección del equipo y a las condiciones térmicas admisibles.
Para seleccionar la solución conviene disponer, como mínimo, de cuatro datos: corriente nominal de placa y tensión del motor; método y duración del arranque; corriente de cortocircuito presunta en el cuadro; y esquema de mando, incluyendo contactor, variador o arrancador suave. Sin estos datos, la elección se convierte en una aproximación que puede afectar a la continuidad de servicio.
Soluciones Automáticas puede apoyar la definición técnico-comercial de componentes de protección y maniobra a partir de estos parámetros, verificando la disponibilidad de equipos industriales y la compatibilidad de la solución propuesta.
Antes de emitir un pedido, revise la placa del motor, el estudio de cortocircuito y las tablas de coordinación de la combinación completa. Es el trabajo previo que convierte una protección instalada en una protección capaz de responder cuando la planta más lo necesita.
