Un variador que genera alarmas intermitentes, una lectura analógica inestable o un encoder que pierde pulsos no siempre indican una falla del equipo. Con frecuencia, el problema está en el recorrido de la señal. Saber cuándo usar cable apantallado permite controlar la interferencia electromagnética desde el diseño, evitar paradas difíciles de diagnosticar y proteger la confiabilidad del proceso.
En una planta industrial, los conductores de potencia, contactores, motores, variadores de frecuencia, fuentes conmutadas y equipos de soldadura crean campos eléctricos y magnéticos. Cuando una señal de bajo nivel comparte canalización o recorre trayectos cercanos a estas fuentes, puede captar ruido. El apantallamiento no corrige una arquitectura deficiente, pero es una medida esencial cuando la señal, la distancia y el entorno eléctrico lo exigen.
Cuándo usar cable apantallado en una instalación industrial
El cable apantallado debe considerarse cuando se transmite información sensible y existe posibilidad real de acoplamiento electromagnético. Es habitual en señales analógicas de 4-20 mA, 0-10 V, termopares, RTD, celdas de carga, encoders, comunicaciones industriales y circuitos de mando de baja potencia. También es una práctica necesaria en la conexión de motores controlados por variadores de frecuencia, siempre que la especificación del fabricante contemple cable para VFD y una correcta terminación de la pantalla.
La necesidad aumenta con la longitud del tendido. Una señal de instrumento que funciona correctamente dentro de un tablero puede presentar ruido al recorrer 80 metros junto a alimentadores de motor. Del mismo modo, una red de comunicación puede operar en condiciones de laboratorio y fallar de manera aleatoria cerca de una línea de producción con conmutación frecuente.
No obstante, no toda instalación requiere cable apantallado. Un circuito de iluminación convencional, una alimentación de potencia correctamente dimensionada o una señal de contacto seco de recorrido corto y separada de fuentes de ruido pueden funcionar sin pantalla. Elegirlo de forma indiscriminada eleva el costo, dificulta el montaje y puede crear problemas si la puesta a tierra se ejecuta mal.
Señales analógicas e instrumentación
Las señales de instrumentación son candidatas claras al apantallamiento porque transportan valores que el sistema interpreta como presión, nivel, caudal, temperatura o posición. Un ruido pequeño superpuesto sobre una entrada de 0-10 V puede traducirse en una lectura inestable. En un lazo de 4-20 mA, la inmunidad es mayor, pero no es absoluta, especialmente con trayectos largos, referencias de tierra deficientes o proximidad a conductores de potencia.
Para termopares, RTD y celdas de carga, debe seleccionarse además el cable compatible con el tipo de sensor y con las exigencias metrológicas de la aplicación. La pantalla reduce interferencia externa, pero no sustituye el uso de pares trenzados ni corrige errores de compensación, polaridad o conexión.
Encoders, servomotores y comunicaciones
Los sistemas de movimiento requieren especial atención. Los pulsos de encoder pueden tener alta velocidad y baja tolerancia a perturbaciones, por lo que el cable recomendado por el fabricante del servoaccionamiento o del encoder debe respetarse en tipo de conductor, pares, impedancia, blindaje y conectividad.
En comunicaciones industriales, el término apantallado no debe usarse como una especificación genérica. Una red Ethernet industrial, PROFIBUS, CAN o RS-485 requiere un cable diseñado para su protocolo, con la impedancia característica, el trenzado y la construcción definidos por el estándar o por el fabricante. Instalar un cable apantallado cualquiera puede reducir el ruido y, aun así, producir errores de transmisión por desadaptación eléctrica.
Variadores de frecuencia y cables de motor
La salida de un variador de frecuencia produce pulsos de conmutación de alta frecuencia, con elevados valores de dv/dt. Estos pueden irradiar interferencia hacia cables cercanos y generar corrientes no deseadas a través de estructuras metálicas, rodamientos o sistemas de tierra si la instalación no está bien resuelta.
En estas aplicaciones se recomienda cable específico para variador, normalmente con conductores de tierra distribuidos o una pantalla de cobre de alta cobertura, según el diseño del sistema. La selección depende de la potencia, longitud, frecuencia de conmutación, tensión, requisitos EMC y recomendaciones del fabricante del variador y del motor. Un cable de control con pantalla no equivale a un cable para VFD.
La pantalla funciona solo si se termina correctamente
La pantalla es una barrera conductiva que intercepta y conduce parte de la interferencia hacia tierra. Su desempeño depende tanto del cable como de la forma en que se instala. Una pantalla cortada, dejada flotante o conectada mediante un largo conductor en espiral pierde eficacia, sobre todo frente a perturbaciones de alta frecuencia.
En aplicaciones de compatibilidad electromagnética, especialmente en cables de motor con variador, la práctica habitual es una conexión de 360 grados de la pantalla al chasis metálico o a la barra de tierra funcional en ambos extremos. Las abrazaderas EMC y los prensaestopas metálicos adecuados mantienen una gran superficie de contacto y reducen la inductancia de la terminación.
En instrumentación de baja frecuencia, la conexión de la pantalla en uno o ambos extremos depende de la topología de tierra, del tipo de señal y de las instrucciones del fabricante. Conectar la pantalla en ambos extremos puede mejorar el rechazo a ruido de alta frecuencia, pero también puede establecer lazos de tierra si hay diferencias de potencial relevantes entre puntos. Conectarla en un solo extremo puede limitar esas corrientes, aunque no siempre ofrece la mejor respuesta EMC. No existe una regla universal: debe analizarse el sistema completo y diferenciar la pantalla de la referencia eléctrica propia del circuito.
La pantalla no debe usarse como conductor de protección. El PE debe tener continuidad y sección adecuadas, independientemente de la presencia de blindaje. Esta separación es decisiva para la seguridad de personas, la protección de equipos y la estabilidad de las señales.
Selección del tipo de apantallamiento

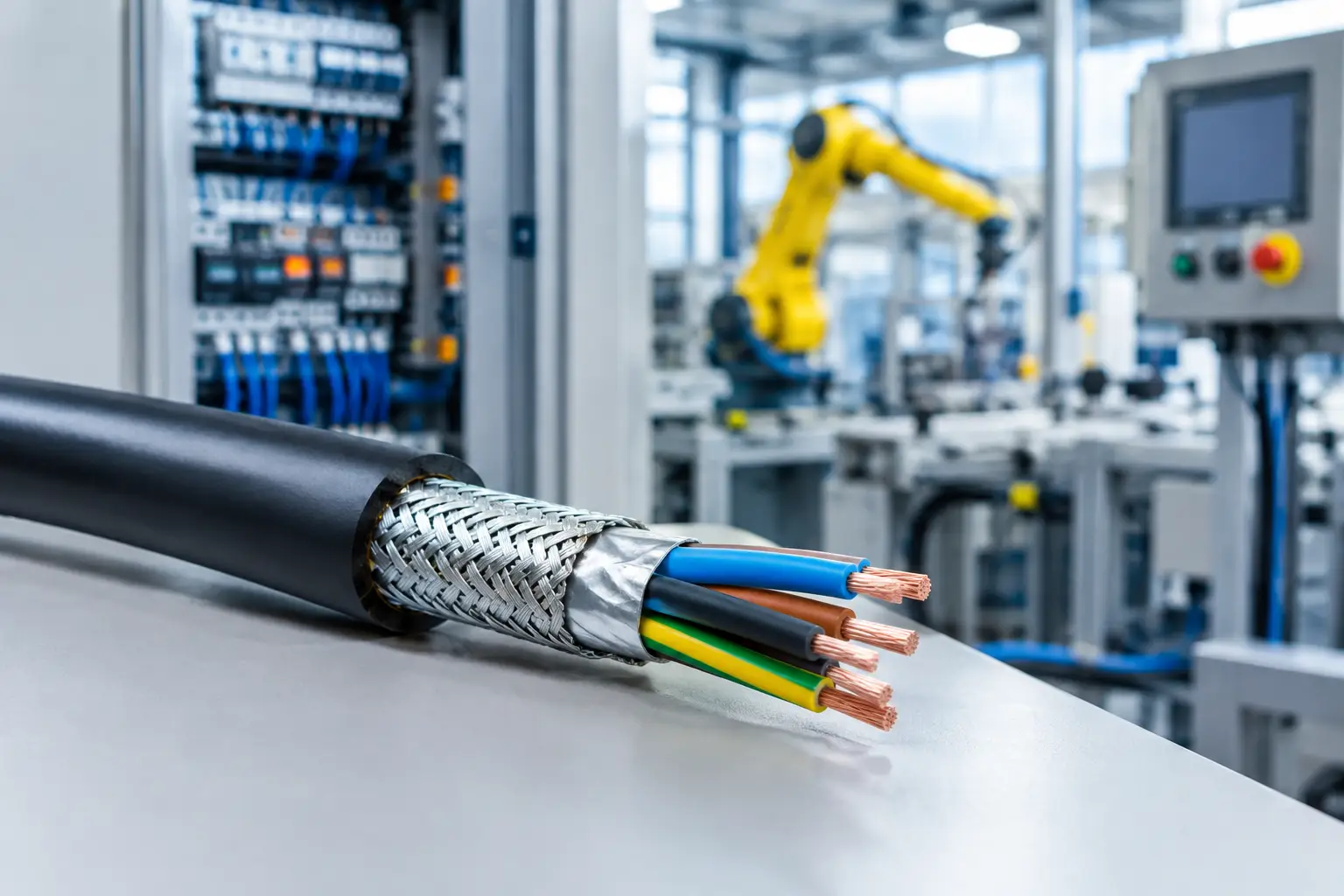

La lámina metálica o foil ofrece una cobertura alta y es útil en cables de instrumentación y comunicación, aunque suele ser menos resistente a flexión repetitiva. La malla trenzada de cobre presenta buena capacidad frente a ruido de alta frecuencia, mayor resistencia mecánica y mejor comportamiento en aplicaciones dinámicas, según su porcentaje de cobertura. Algunos cables combinan foil y malla para ampliar la protección.
También importa la construcción interna. Los pares trenzados reducen el área expuesta a campos magnéticos y ayudan a cancelar ruido inducido. En aplicaciones con varios circuitos, puede requerirse pantalla general, pantalla individual por par o ambas. Separar internamente una señal de termopar de otras señales de control puede ser tan relevante como blindar el conjunto.
La selección debe revisar tensión nominal, temperatura, resistencia a aceite, flexión, radiación UV, retardancia a la llama, certificaciones aplicables y condiciones de instalación. En áreas clasificadas, ambientes corrosivos o zonas con lavado, el sistema debe considerar además envolventes, conectores, prensaestopas y método de instalación compatibles con el riesgo presente.
El tendido es parte de la solución
Un cable bien elegido pierde eficacia si se instala en la misma bandeja que una salida de variador o si atraviesa un tablero sin respetar separación funcional. Como criterio de ingeniería, las rutas de potencia, control, instrumentación y comunicaciones deben organizarse por categorías. Cuando deban cruzarse, es preferible hacerlo a 90 grados para reducir el tramo de acoplamiento.
Las bandejas y canalizaciones metálicas correctamente unidas y puestas a tierra pueden contribuir al control de interferencias. Sin embargo, no sustituyen el blindaje requerido por una señal crítica. También conviene evitar empalmes innecesarios, mantener continuidad de pantalla en conectores y no retirar más aislamiento del necesario durante la terminación.
Antes de cambiar un cable por otro, vale la pena revisar el origen de la perturbación: estado de tierras, separación entre rutas, filtros del variador, calidad de alimentación, conexiones de chasis y parámetros de conmutación. El cable apantallado es una herramienta de diseño, no una solución automática para cualquier falla eléctrica.
Para una compra técnicamente acertada, conviene definir la señal, el protocolo si aplica, la distancia, las fuentes de ruido cercanas, el movimiento mecánico, el ambiente y la filosofía de puesta a tierra de la planta. Con esa información, un proveedor especializado puede orientar la referencia apropiada y evitar sustituciones que parezcan equivalentes solo por tener una pantalla. En Soluciones Automáticas Ltda., este enfoque permite llevar la conversación desde el síntoma en campo hasta una especificación de cable coherente con la continuidad operacional que necesita el proceso.
