Un cuadro parado por el disparo recurrente de una protección, un contactor sobredimensionado o una fuente de alimentación insuficiente no es un problema aislado: puede detener una línea completa, comprometer la seguridad del personal y aumentar el coste de mantenimiento. Por ello, seleccionar componentes para tableros eléctricos exige analizar la aplicación, la carga, el entorno y la estrategia de operación, no solo comparar referencias o precios.
En una instalación industrial, el tablero reúne funciones de distribución, protección, maniobra, control, automatización, señalización y comunicaciones. Cada una debe responder a condiciones eléctricas y operativas concretas. Una selección técnicamente coherente ayuda a reducir fallos no programados, facilita la intervención del personal de mantenimiento y permite ampliar el sistema sin rehacer la arquitectura desde cero.
Partir de la función real del tablero
Antes de definir marcas, calibres o formatos de montaje, conviene establecer qué debe hacer el tablero. No es igual un cuadro de distribución de baja tensión que un tablero de control de motores, una estación de automatización de proceso o un armario instalado en un área clasificada. También cambia el criterio si se trata de una máquina nueva, una modernización o la reposición de un equipo crítico.
La información de partida debe incluir la tensión y frecuencia de alimentación, la corriente de las cargas, la potencia instalada y demandada, el nivel de cortocircuito disponible, el régimen de neutro y tierra, las condiciones de temperatura, polvo, humedad, corrosión y vibración. En proyectos de automatización, además, hay que revisar las señales de campo, el protocolo de comunicación, la alimentación de control y la criticidad de cada proceso.
Un error frecuente consiste en diseñar el tablero para la carga nominal sin considerar picos de arranque, ciclos de trabajo, corrientes de inserción o expansiones previsibles. En motores, resistencias, variadores, fuentes conmutadas y equipos electrónicos, estos factores pueden modificar de forma significativa el comportamiento de las protecciones y la calidad de energía.

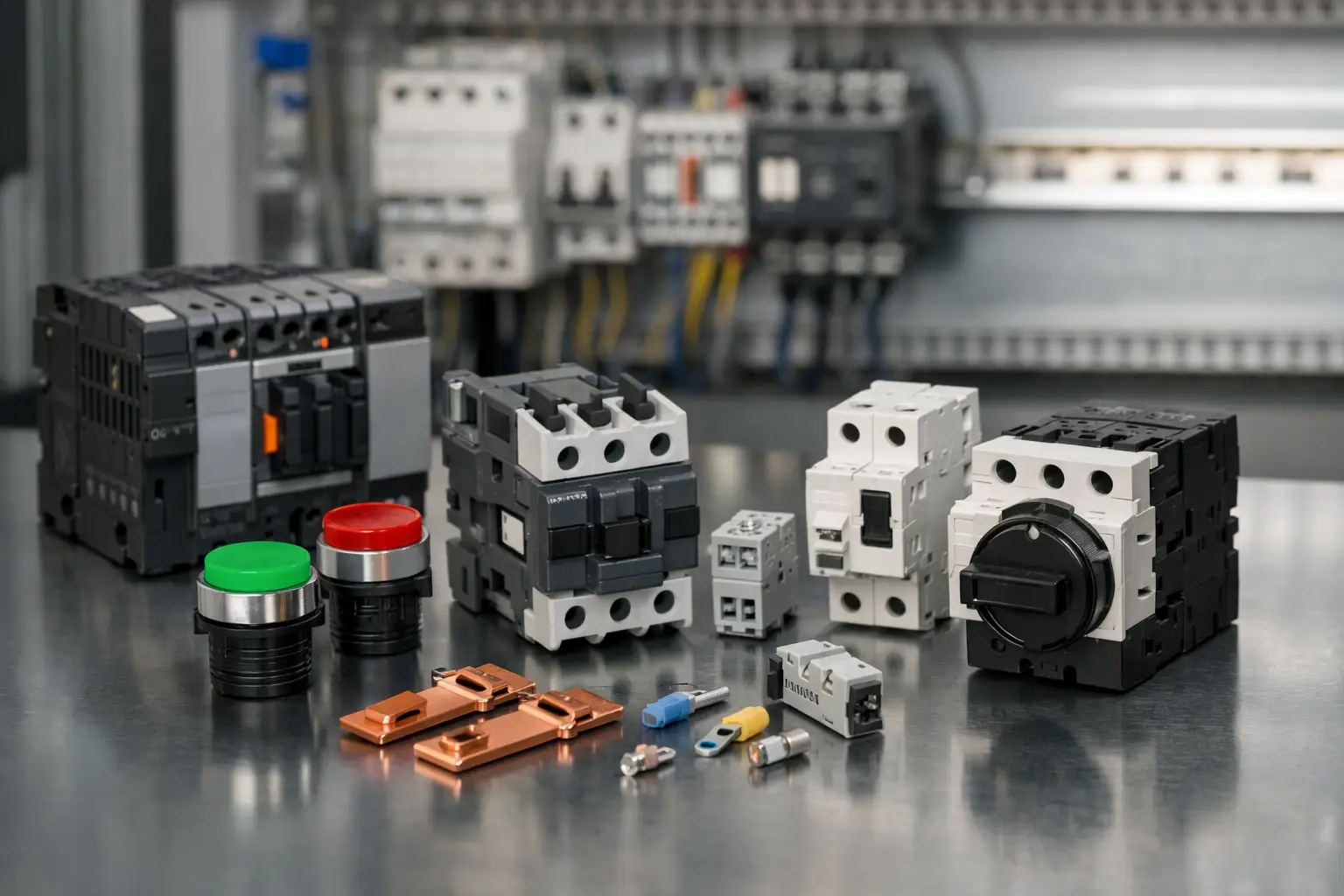

Componentes para tableros eléctricos por función
La forma más eficaz de estructurar la selección es separar los equipos según su papel dentro del sistema. Esta clasificación también facilita elaborar la lista de materiales, definir repuestos críticos y ordenar el cableado interno.
Protección y seccionamiento
Los interruptores automáticos, fusibles, seccionadores y dispositivos diferenciales protegen conductores, equipos y personas frente a sobrecargas, cortocircuitos, fallos de aislamiento o maniobras inseguras. La elección no depende únicamente de la corriente nominal. Hay que verificar el poder de corte frente a la corriente de cortocircuito calculada o disponible en el punto de instalación, así como la coordinación con las protecciones situadas aguas arriba y aguas abajo.
La selectividad es especialmente relevante en plantas donde una incidencia local no debe desconectar toda la instalación. Según el diseño, puede buscarse selectividad total, parcial o una protección de respaldo. La alternativa adecuada depende de la criticidad del proceso y de las curvas de disparo de cada dispositivo.
El seccionamiento debe permitir aislar de forma clara y segura las partes que requieran mantenimiento. En determinados equipos, un interruptor automático puede cumplir la función de seccionamiento; en otros casos se necesita un seccionador dedicado, con posibilidad de bloqueo mediante candado para aplicar procedimientos de consignación.
Maniobra de cargas y motores
Contactores, relés térmicos, guardamotores, arrancadores, relés de control y variadores de frecuencia intervienen en el mando de motores y otras cargas. Para escogerlos correctamente se deben conocer la categoría de empleo, la potencia y tensión del motor, el número de maniobras, el tipo de arranque y la carga accionada.
Un motor que mueve una cinta transportadora, por ejemplo, no se comporta igual que una bomba con variación de caudal o un ventilador. Un arrancador directo puede ser suficiente en aplicaciones simples y de potencia moderada, mientras que un arranque suave reduce esfuerzos mecánicos y un variador permite ajustar velocidad, par y consumo. La contrapartida es que variadores y arrancadores electrónicos requieren atención adicional a la compatibilidad electromagnética, la ventilación, el cableado apantallado cuando aplique y las corrientes de fuga.
Los relés térmicos y las protecciones electrónicas de motor deben ajustarse a la corriente nominal y al régimen de servicio real. No conviene utilizar el disparo térmico como respuesta genérica a cada parada: una actuación repetitiva puede revelar problemas mecánicos, desequilibrio de fases, caída de tensión o una parametrización incorrecta.
Control, automatización y alimentación auxiliar
En esta capa se encuentran los PLC, módulos de entradas y salidas, relés de interfaz, temporizadores, controladores, fuentes de alimentación, convertidores de señal, interfaces de comunicación y equipos de monitorización. Su valor no se limita a encender o apagar una carga: aportan visibilidad, repetibilidad y capacidad de diagnóstico al proceso.
Las fuentes de 24 Vcc merecen una revisión específica. Deben dimensionarse con margen respecto al consumo permanente, teniendo en cuenta picos de solenoides, módulos remotos, HMI, sensores y equipos de comunicación. En procesos sensibles, puede ser recomendable segmentar la alimentación de potencia de la alimentación de control, incorporar protección electrónica por canal o utilizar redundancia.
La compatibilidad entre PLC, variadores, instrumentación y redes industriales debe definirse desde ingeniería. Elegir componentes capaces de comunicarse por el protocolo requerido evita pasarelas innecesarias y simplifica el mantenimiento. Sin embargo, estandarizar no significa imponer una única plataforma en cualquier situación: la continuidad con la base instalada, la formación del equipo y la disponibilidad local de repuestos también influyen.
Bornes, cableado y acondicionamiento interno
Los bornes, peines de distribución, canaletas, carriles DIN, prensaestopas, punteras, marcadores y cableado interno suelen recibir menos atención que los equipos principales, aunque condicionan la seguridad y la mantenibilidad del tablero. Un borne correctamente seleccionado debe soportar la sección, corriente y tensión del conductor, ofrecer la tecnología de conexión apropiada y permitir una identificación duradera.
La separación física entre potencia, control y comunicaciones reduce la posibilidad de interferencias. Cuando existe electrónica sensible, resulta aconsejable planificar rutas de cable independientes, puesta a tierra funcional cuando proceda y el uso correcto de pantallas. La calidad de las terminaciones es igualmente decisiva: conexiones mal prensadas o sin par de apriete controlado generan calentamientos que pueden pasar inadvertidos hasta que se produce una avería.
Señalización, supervisión y calidad de energía
Pilotos, balizas, avisadores acústicos, pulsadores, selectores, indicadores de medida y analizadores de red permiten que el estado del proceso sea comprensible desde el frente del tablero o desde un sistema de supervisión. La señalización debe responder a una filosofía definida de colores, alarmas y prioridades. Acumular luces sin una lógica operativa clara no mejora la respuesta ante incidencias.
La calidad de energía debe valorarse cuando hay variadores, cargas no lineales, maquinaria sensible, disparos inexplicados o penalizaciones asociadas al consumo. Dependiendo de los resultados de medición, pueden requerirse filtros, reactancias, protectores contra sobretensiones, compensación de energía reactiva o sistemas de monitorización. No todos los problemas se resuelven con el mismo componente: actuar sin diagnóstico puede desplazar la incidencia en vez de corregirla.
Envolvente, ambiente y seguridad de acceso
La envolvente define la protección física de los componentes y debe elegirse según el entorno. El grado IP necesario en una sala eléctrica limpia no será el mismo que en una zona de lavado, un ambiente polvoriento, una instalación exterior o un proceso con agentes corrosivos. También hay que comprobar la disipación térmica, el espacio para radios de curvatura de cables, la accesibilidad de las puertas y la reserva para futuras ampliaciones.
Si el tablero se ubica en áreas con atmósferas potencialmente explosivas, la selección exige un análisis específico de clasificación de zona, tipo de protección, temperatura superficial y certificaciones aplicables. En estas aplicaciones, sustituir un elemento por una referencia aparentemente equivalente sin validar su certificación puede comprometer el cumplimiento de toda la instalación.
La seguridad incluye asimismo la protección frente a contactos directos, el etiquetado, la identificación de circuitos, los esquemas actualizados y la posibilidad de realizar mantenimiento con el riesgo controlado. Un tablero bien diseñado no solo funciona correctamente cuando es nuevo: permite localizar y aislar una incidencia con rapidez años después de su puesta en servicio.
Criterios de compra que reducen riesgos operativos
En compras industriales, una referencia compatible en catálogo no siempre es una solución equivalente. Es recomendable validar la autenticidad y trazabilidad del producto, la vigencia de la gama, los plazos de entrega, la disponibilidad de accesorios y repuestos, así como el soporte para la aplicación. Esto cobra mayor relevancia en equipos de control, automatización, áreas clasificadas y calidad de energía, donde una incompatibilidad puede generar retrasos de puesta en marcha.
También conviene evitar listas de materiales cerradas demasiado pronto. Una revisión técnico-comercial previa puede detectar referencias discontinuadas, accesorios omitidos, incoherencias de tensión de mando o alternativas con mejor disponibilidad. Soluciones Automáticas Ltda. acompaña este tipo de procesos con suministro especializado, cotización y apoyo para identificar materiales adecuados a las necesidades de cada instalación.
La mejor elección de componentes no es necesariamente la de mayor especificación ni la de menor coste inicial. Es la que protege la instalación, responde al proceso real, se mantiene con seguridad y permite recuperar la operación cuando aparece una incidencia. Diseñar con ese criterio convierte el tablero en un activo de continuidad operativa, no en una fuente recurrente de paradas.
