Un variador de frecuencia que se dispara en plena producción no debe tratarse como un simple problema de reinicio. El código de fallo es una protección que ha detectado una condición anómala en la alimentación, el motor, la carga, el cableado o la propia configuración. Saber cómo diagnosticar fallos en un variador de frecuencia permite recuperar la operación con menos paradas repetitivas y, sobre todo, evitar daños en motores, cables y equipos de proceso.
El objetivo no es borrar la alarma cuanto antes. Es identificar qué ocurrió, en qué momento del ciclo se produjo y qué variable llevó al variador a protegerse. Un disparo durante la aceleración exige una revisión distinta a uno que aparece al frenar, con el motor caliente o después de una perturbación de red.
Empiece por preservar la información del fallo
Antes de desconectar o resetear el equipo, registre el código mostrado, la hora, el estado de marcha, la frecuencia de salida, la corriente, la tensión del bus de continua y la referencia de velocidad. Muchos variadores almacenan un historial de eventos y valores instantáneos que se pierde o queda menos accesible tras varios reinicios.
También conviene hablar con el operario y revisar la secuencia real de la máquina. ¿El fallo apareció al arrancar una cinta cargada, al cerrar una válvula, al invertir el sentido de giro o cuando entró en servicio otro equipo de gran potencia? Este contexto suele ser más útil que sustituir componentes por descarte.
Diferencie una advertencia de un fallo con bloqueo. Una advertencia informa de una condición próxima al límite, como temperatura elevada o carga creciente, mientras que un fallo detiene el variador para proteger el sistema. Ignorar advertencias recurrentes es una forma habitual de convertir una intervención planificada en una parada no programada.
Cómo diagnosticar fallos en un variador de frecuencia paso a paso
Compruebe la alimentación antes de intervenir en el motor
Los fallos por subtensión, sobretensión, pérdida de fase o desequilibrio de red deben investigarse desde la entrada del variador. Mida la tensión entre fases con el equipo detenido y, si el procedimiento de seguridad y los instrumentos lo permiten, durante la condición de carga que provoca el problema. Una medición estable sin carga no descarta una caída de tensión al arrancar una carga exigente.
Revise fusibles, interruptores, contactores de línea, bornes, conexiones flojas y el dimensionamiento de conductores. Un contactor deteriorado puede introducir una resistencia de contacto que solo se manifiesta con intensidad elevada. En instalaciones con generadores, redes débiles o grandes cargas conmutadas, analice además huecos de tensión, armónicos y transitorios.
La calidad de energía tiene un efecto directo sobre la continuidad del accionamiento. Si varios variadores disparan a la vez por subtensión, la causa raramente está en cada motor. Hay que revisar el punto común de alimentación, la capacidad del transformador, la coordinación de protecciones y los eventos de red de la planta.
Lea el tipo de protección y relaciónelo con el instante del proceso
Los códigos cambian entre fabricantes, por lo que el manual específico del modelo es la referencia obligatoria. Aun así, el patrón operativo ofrece una primera orientación útil:
| Indicación habitual | Momento en que aparece | Causas que deben verificarse | |—|—|—| | Sobrecorriente | Arranque, aceleración o bloqueo | Carga mecánica excesiva, rampa demasiado corta, cortocircuito o motor mal parametrizado | | Sobretensión de bus | Deceleración o carga arrastrante | Rampa demasiado rápida, energía regenerativa, resistencia de frenado incorrecta | | Subtensión | Arranque de cargas o perturbación de red | Caída de tensión, pérdida de fase, conexión deficiente o alimentación insuficiente | | Sobretemperatura | Tras un periodo de funcionamiento | Ventilación obstruida, temperatura ambiente alta, ventilador averiado o sobrecarga sostenida | | Fallo a tierra | Al habilitar salida o durante marcha | Aislamiento deteriorado, cable dañado, humedad o conexión incorrecta del motor |
La tabla no sustituye una medición. Por ejemplo, una alarma de sobrecorriente puede proceder de una bomba agarrotada, pero también de una aceleración programada sin considerar la inercia del sistema. El diagnóstico debe confirmar la hipótesis con datos eléctricos y mecánicos.
Inspeccione el circuito de salida y el motor con seguridad

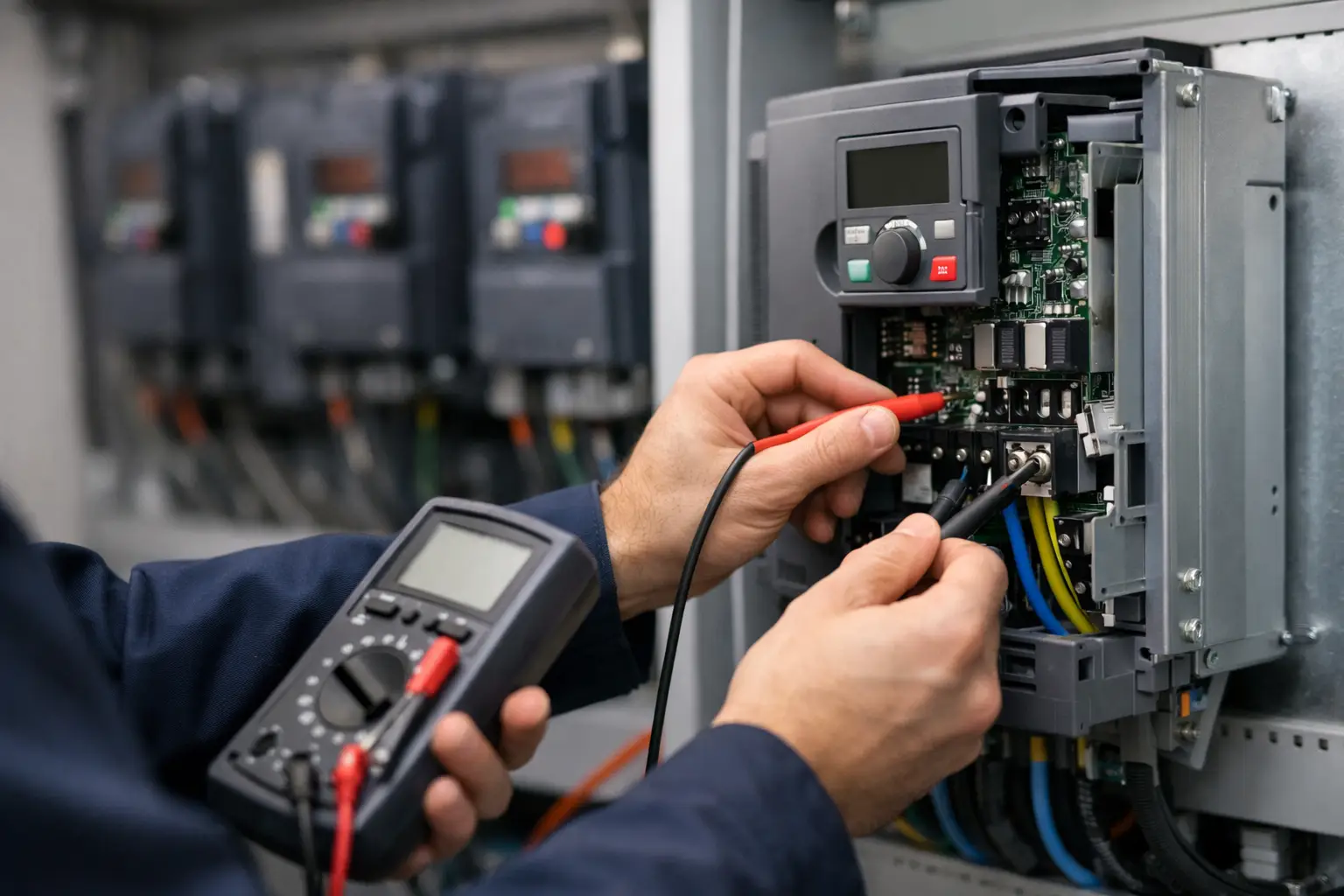

Aísle, bloquee y etiquete la alimentación siguiendo el procedimiento de seguridad de la instalación. Espere el tiempo de descarga indicado por el fabricante y verifique la ausencia de tensión antes de tocar bornes o desmontar cables. El bus de continua puede conservar una tensión peligrosa incluso después de abrir el seccionador.
Con el variador desconectado del motor, inspeccione el cable de salida, cajas de bornes, prensaestopas y empalmes. Busque aislamiento dañado, humedad, contaminación conductiva, terminales recalentados y señales de rozamiento. En ambientes industriales exigentes, el problema puede localizarse en un tramo de cable sometido a vibración, aceite o temperatura, no en el variador.
Mida la resistencia de aislamiento del motor y del cable con un instrumento y tensión de ensayo adecuados a sus características. No aplique un megóhmetro a la salida del variador conectado: puede dañar la electrónica de potencia. Si es necesario separar motor y cable para localizar el defecto, documente las conexiones antes de intervenir.
Compruebe además la simetría de los devanados y la continuidad de tierra. Un motor con aislamiento degradado puede funcionar a baja tensión en una prueba rápida y fallar cuando el accionamiento eleva la tensión y la frecuencia de salida. En motores antiguos, la compatibilidad del aislamiento con alimentación por PWM también merece revisión.
Revise la carga mecánica, no solo la parte eléctrica
Desacople la carga cuando sea viable y seguro, o gire manualmente el conjunto con la máquina parada. Rodamientos en mal estado, una bomba obstruida, una cinta sobrecargada, un reductor dañado o una válvula atascada elevan el par requerido. El variador interpreta ese esfuerzo como un aumento de corriente y termina protegiéndose.
Compare la corriente registrada con la corriente nominal del motor y con el comportamiento histórico de la aplicación. Una corriente elevada y constante apunta a sobrecarga o configuración incorrecta. Picos breves durante el arranque pueden indicar una rampa demasiado agresiva, una inercia superior a la prevista o un par de arranque insuficiente.
También hay que considerar el tipo de carga. Ventiladores y bombas centrífugas responden de forma distinta a transportadores, extrusoras, mezcladores o elevadores. Reducir la rampa puede resolver una alarma, pero puede ser inaceptable si el proceso exige una aceleración determinada. En ese caso, quizá sea necesario revisar el dimensionamiento del motor, del variador o de la transmisión mecánica.
Verifique parámetros, señales de control y estrategia de frenado
Un porcentaje significativo de incidencias aparece después de sustituir un variador, cambiar un motor o restaurar parámetros. Confirme tensión, corriente, potencia, frecuencia nominal, velocidad base, número de polos y método de control configurados. Estos datos deben corresponder a la placa del motor y a la aplicación, no a valores genéricos de una puesta en marcha anterior.
Revise los tiempos de aceleración y deceleración, los límites de corriente, la función de sobrecarga térmica y las entradas digitales. Una orden de paro rápido no intencionada, una referencia analógica con ruido o un contacto de seguridad intermitente pueden presentarse como una avería difícil de reproducir.
Si la sobretensión ocurre al decelerar, determine si la máquina devuelve energía al variador. Cargas con alta inercia, descensos, bobinadoras y ciertos sistemas de ventilación pueden requerir una resistencia de frenado correctamente calculada, una unidad regenerativa o una rampa más larga. Elegir entre estas opciones depende de la energía, la frecuencia de frenado y la exigencia del proceso.
No olvide el entorno de instalación
La temperatura, el polvo, la altitud, la ventilación del cuadro y el espacio entre equipos afectan a la capacidad térmica del variador. Limpie filtros y disipadores según el plan de mantenimiento, compruebe ventiladores y asegure que no se recircula aire caliente dentro del armario.
La compatibilidad electromagnética también importa. La separación entre cables de potencia, control y comunicaciones, la puesta a tierra y el apantallamiento correcto reducen disparos espurios y errores de comunicación. En tendidos largos de motor, puede ser necesario aplicar filtros de salida adecuados para limitar esfuerzos sobre el aislamiento y reducir efectos de onda reflejada.
Cuándo reparar, sustituir o escalar el diagnóstico
No conviene declarar averiado un variador hasta haber confirmado alimentación, motor, cableado, carga y parámetros. Sustituirlo sin eliminar la causa puede dañar el equipo nuevo en el primer arranque. Sin embargo, signos como módulos de potencia dañados, condensadores degradados, ventilación interna fallida, corrosión avanzada o alarmas persistentes con la salida aislada justifican una evaluación técnica especializada.
En instalaciones críticas, documente cada fallo con código, fecha, condiciones de proceso, mediciones y acción correctiva. Este historial permite detectar patrones y definir repuestos estratégicos, protecciones de red, mejoras de ventilación o revisiones de dimensionamiento. Soluciones Automáticas puede apoyar la selección técnica-comercial de componentes industriales adecuados cuando la corrección requiere reemplazar protecciones, cables, elementos de calidad de energía o equipos de control.
La mejor intervención es la que deja una causa verificada, no solo un variador nuevamente en marcha. Un diagnóstico ordenado convierte el código de fallo en información útil para proteger la producción, el personal y la vida útil del accionamiento.
