Un contactor que no cierra, vibra, se recalienta o deja sus contactos soldados puede detener una línea completa, un sistema de bombeo o una unidad de ventilación crítica. Las causas de fallas en contactores rara vez están solo en el componente: normalmente reflejan una condición anormal de carga, mando, ambiente o instalación que debe corregirse antes de reemplazarlo.
En mantenimiento industrial, cambiar un contactor sin identificar el origen de la falla puede restablecer el equipo durante unas horas o semanas, pero no evita una nueva parada. La inspección debe relacionar el estado del contactor con el tipo de carga, la categoría de empleo, la tensión de control, la frecuencia de maniobras y las condiciones reales del tablero.
Causas de fallas en contactores: desgaste y carga
Los contactos principales están diseñados para abrir y cerrar corriente bajo condiciones definidas. Cada maniobra produce un arco eléctrico y un desgaste controlado del material de contacto. El problema aparece cuando el contactor opera por encima de su capacidad, se selecciona para una categoría de empleo incorrecta o debe interrumpir una carga con características más exigentes que las previstas.
En motores, una de las causas más comunes es aplicar un contactor dimensionado únicamente por la corriente nominal de placa, sin considerar el servicio. Un arranque directo de motor, por ejemplo, exige una selección compatible con AC-3. Si el equipo se usa para maniobras repetitivas, inching, jogging, inversión frecuente o conexión y desconexión con rotor bloqueado, la exigencia puede ser mayor y requerir otra categoría de utilización, como AC-4, o una solución de mando distinta.
La soldadura de contactos suele indicar una corriente de cierre muy elevada, un cortocircuito que no fue despejado adecuadamente por la protección aguas arriba o una aplicación fuera de especificación. También puede presentarse cuando se maniobran bancos de condensadores, transformadores, cargas capacitivas o fuentes con alta corriente de irrupción sin utilizar un contactor y accesorios diseñados para esa aplicación.
El ennegrecimiento moderado puede ser propio de la operación. En cambio, cráteres profundos, material transferido entre polos, decoloración intensa, contactos pegados o desgaste desigual son señales para revisar la carga y la coordinación de protecciones. Lijar o limar las superficies no es una práctica recomendable: altera el perfil de contacto, elimina material útil y puede acelerar el deterioro.
Corriente, desequilibrio y conexiones deficientes
Un contactor puede calentarse aun cuando la corriente medida parezca cercana a su valor nominal. Las conexiones flojas, terminales mal prensados, conductores subdimensionados o secciones de cable no compatibles elevan la resistencia de contacto y producen puntos calientes. Este calor puede degradar el aislante, deformar bornes y afectar la vida del equipo.
En circuitos trifásicos, conviene medir la corriente en cada fase y no limitarse a una sola lectura. Un desequilibrio de tensión, una falla parcial en el motor, una carga mecánica anormal o un fusible defectuoso pueden modificar la corriente por polo. Si un solo polo presenta mayor daño, la investigación debe incluir la calidad de la conexión, el estado del conductor y el comportamiento de esa fase bajo carga.
Problemas en la bobina y en el circuito de mando
La bobina es el elemento que genera la fuerza electromagnética para cerrar el contactor. Una tensión incorrecta, inestable o fuera del rango permitido puede impedir el cierre completo, generar zumbido o elevar la temperatura de forma anormal. Cuando el núcleo no asienta correctamente, la bobina consume más corriente y el conjunto queda expuesto a vibración y sobrecalentamiento.
La sobretensión sostenida puede dañar el aislamiento de la bobina. La subtensión, por su parte, puede causar cierre incompleto, rebote de contactos o apertura intempestiva. En tableros con transformadores de control, fuentes de alimentación, relés intermedios y largas canalizaciones, la tensión debe verificarse directamente en los bornes A1 y A2 mientras el contactor intenta operar, no solo en el origen del circuito.
Las caídas de tensión son frecuentes cuando varios dispositivos se energizan al mismo tiempo, el transformador de control tiene capacidad insuficiente o los conductores son demasiado largos para la sección instalada. En sistemas de 24 Vdc, además, debe revisarse la polaridad cuando aplique, la capacidad de la fuente y la presencia de supresores, diodos u otros componentes que puedan afectar los tiempos de desconexión.
El zumbido no siempre significa que la bobina esté dañada. Puede originarse en suciedad sobre las caras del núcleo, partes móviles desalineadas, tensión de mando baja, anillo de sombra deteriorado en equipos de corriente alterna o vibración transmitida desde el tablero. Mantener energizado un contactor que zumba de forma persistente acelera el desgaste mecánico y puede terminar en la quema de la bobina.
Ambiente, montaje y frecuencia de maniobra
Las condiciones ambientales de planta influyen directamente en la vida útil. Polvo conductor, humedad, niebla salina, vapores químicos, aceite, partículas metálicas y temperaturas elevadas pueden contaminar el mecanismo o reducir la capacidad de disipación térmica. Un gabinete adecuado no reemplaza la necesidad de evaluar ventilación, grado de protección, ubicación y régimen térmico interno.
La temperatura ambiente importa porque la corriente admisible puede cambiar según el montaje y la densidad de equipos en el tablero. Contactores instalados muy próximos, sin respetar separaciones o sin circulación de aire, operan a mayor temperatura. Esto es especialmente relevante en gabinetes con variadores, fuentes, transformadores y otros equipos que aportan calor de manera continua.
La vibración mecánica también merece atención. En maquinaria pesada, bombas, prensas o sistemas con impacto, una fijación deficiente puede aflojar conexiones y afectar el mecanismo. El riel DIN, la placa de montaje, los tornillos, la posición de instalación y el torque de bornes deben ajustarse a las indicaciones del fabricante.
La frecuencia de maniobra es otro factor subestimado. Un contactor tiene una vida eléctrica y una vida mecánica, ambas relacionadas con la aplicación. Usarlo como elemento de regulación rápida, cuando el proceso demanda ciclos muy cortos y repetitivos, puede ser técnicamente posible solo dentro de límites específicos. En ciertos casos conviene evaluar relés de estado sólido, variadores de velocidad, arrancadores suaves o una arquitectura de control que reduzca el número de maniobras.
Cómo diagnosticar una falla sin reemplazar a ciegas

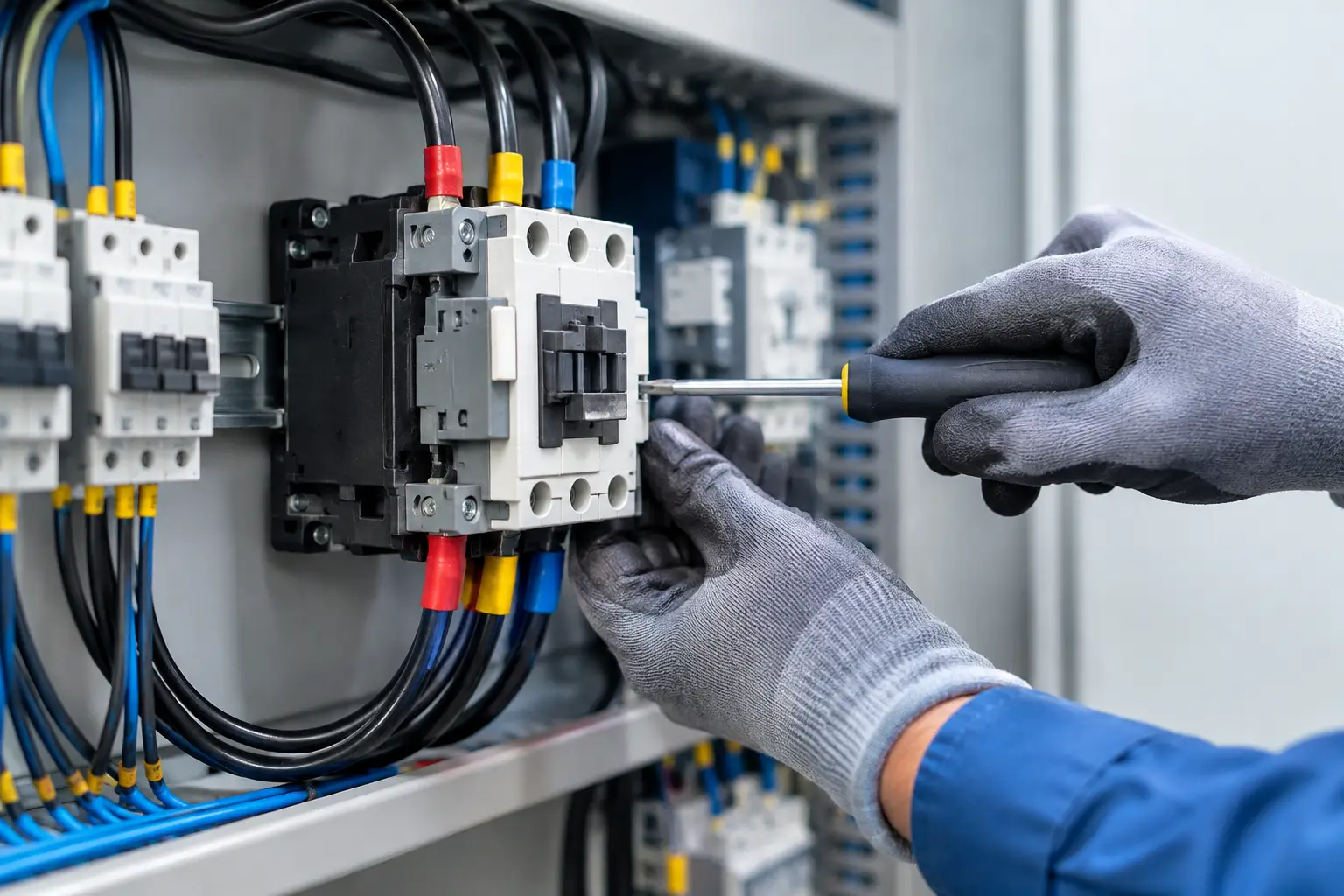

Antes de intervenir, aplique bloqueo y etiquetado, confirme ausencia de tensión y respete los procedimientos de seguridad de la planta. Luego, inspeccione visualmente el contactor, los bornes, la cámara de extinción y el cableado asociado. Busque decoloración, plástico deformado, olor a aislante recalentado, polvo acumulado y evidencia de arco.
Con el circuito en condiciones seguras, verifique la continuidad y el estado de los contactos auxiliares, ya que un auxiliar defectuoso puede causar fallas de enclavamiento, realimentación o secuencia sin que el contactor principal sea el origen. Revise también el relé térmico o electrónico, los fusibles, el interruptor de protección, los contactos de paro, las señales del PLC y los permisos de proceso.
Durante una prueba controlada, mida la tensión de bobina al energizar, la corriente por fase en régimen y la caída de tensión en conexiones críticas. Una termografía bajo carga resulta útil para detectar terminales calientes, desequilibrios entre polos y problemas que no son evidentes en una inspección visual. Los valores deben compararse con el esquema, la placa del motor, la ficha técnica del contactor y el comportamiento histórico del proceso.
Si el contactor falló después de una modificación de máquina, un cambio de motor o la incorporación de una carga adicional, revise la ingeniería de selección. El componente puede ser genuino y estar en buen estado inicial, pero no corresponder a la nueva corriente, tensión, poder de corte, categoría de empleo o número de operaciones requeridas.
Selección y prevención para una operación confiable
La prevención comienza con una especificación completa: tensión y tipo de bobina, corriente de empleo, categoría de utilización, potencia de motor, tensión de red, número de polos, contactos auxiliares, coordinación con protección contra cortocircuito y condiciones ambientales. Elegir por referencia comercial o por amperaje aislado deja variables críticas fuera de la evaluación.
También es conveniente estandarizar referencias en planta cuando la aplicación lo permita. Esto facilita mantener repuestos compatibles, capacitar al personal y reducir errores durante una parada. Sin embargo, la estandarización no debe llevar a utilizar un mismo contactor para motores, resistencias, condensadores y cargas especiales sin validar sus condiciones de maniobra.
En instalaciones industriales, la disponibilidad de componentes originales, accesorios de supresión, relés de sobrecarga y protecciones coordinadas tiene un efecto directo sobre la continuidad operativa. La selección técnica debe acompañarse de una revisión del circuito completo, especialmente cuando existen cargas inductivas, maniobras frecuentes o ambientes exigentes.
Un contactor averiado entrega información valiosa sobre el sistema que controla. Registrar la causa probable, las mediciones realizadas y el tipo de daño permite convertir cada intervención en un criterio de mantenimiento más preciso y solicitar el equipo adecuado para la siguiente operación de planta.
